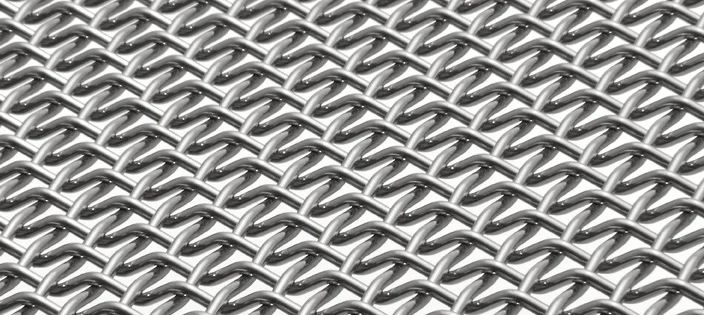

Toile métallique tissée DOKA-MONO

L'architecte souhaitait maintenir les fils verticaux tout en faisant suivre l'ascension des escaliers par le métal tissé, ce qui a été rendu possible par la constuction en cadres.

Le bureau d’architectes Demathieu & Bard en charge du projet a utilisé la toile métallique DOKA-MONO 1591 pour l’habillage de la passerelle. Avec une surface ouverte à 79 %, la toile pour l’architecture HAVER DOKA-MONO 1591 est un tissu métallique très robuste dotée d’une haute transparence et particulièrement adapté au remplissage des rampes ou garde-corps.

Tâche:

• Pavillon accessible
• Traduction des exigences de l'artiste: représentation de la complexité de la perception
• Création d'effets moirés
• Réalisation dans la couleur choisie par l'architecte

Solution:

• Animation préalable par ordinateur, dessins
• Répartition en segments individuels de hauteurs variables
• Arrangement et alignement des types de tissage appropriés
• Revêtement par poudre de la surface de tous les éléments dans la teinte voulue

Tâche:

• Conception optique
• Support pour plafond réfrigérant et acoustique
• Adaptation à la forme arrondie de l'immeuble

Solution:

• Tissu monté sur cadres individuels

Après la construction qui a duré 4 ans , ce centre offre aujourd'hui, sur une superficie de plus de 62.000 mètres carrés, un espace exclusif pour des expositions, des congrès et la gastronomie.

L'un des éléments que l'on remarque le plus est l'auvent devant la façade principale orientée vers la mer. Il offre un rempart efficace contre les rayons du soleil et sa forme de vagues prolonge parfaitement le concept architectural abouti avec sa forme de vagues. Sur une longueur de 130 mètres et une largeur de 20 mètres. 400 éléments en métal tissé de taille et de géométrie différentes couvrent une surface totale de plus de 5.500 mètres carrés.

La longueur des différents éléments trapézoïdaux en DOKA-MONO 1601 varie entre 1 et 25 mètres. Ils sont fixés sur la structure existante par le système HAVER & BOECKER composé d'un profilé et d'une chape filetée.

HAVER & BOECKER a pris les mesures, fabriqué puis façonné la matière. Ceci a permi de garantir des dimensions précises et une tension optimale des panneaux. La livraison sur le chantier et l'assistance de l'équipe HAVER & BOECKER au début de l'assemblage ont permis un montage sans problème et dans les délais.

"Silkily" gentle living accents

The silk factory Winterthur, known as "Sidi", started in the year 1872 and quickly became the largest of it's kind in Switzerland.The canton of Zurich purchased the areal in 1970. Years later they called out an architectural competition in order to transform the areal into a residential neighbourhood. The owner's main idea and request was to develop "exemplatary house building while maintaining it's industrial character".

When detailing the project current trends in house building and design were incorporated. The wide balcony layers in the courtyard became the key architectural element. They lend a calming and relaxing characteristic to the building and link a timeless textile design to the history of the areal.

It was a quick and easy decision to use architectural wire mesh DOKA-MONO 1601. The geometric design on the wire mesh was achieved by means of sandblasting, allowing the natural color of the stainless steel to be maintained.

Dans le prolongement du concept architectural, des éléments de plafond du même métal tissé rappellent l'esthétique de la façade près de l'entrée et dans le hall d'entrée.

Comme sur la façade extérieure, il n'y a guère d'éléments de dimensions ou de formes identiques.

Notre salle de séjour a été réhaussée par l'installation de cassettes en métal tissé du type DOKA-MONO 1601 dans une grille de plafond. La substructure se compose d'un système de plafond standard à profilés en T, peints en anthracite. Les éléments de métal tissé ont été chanfreinés en double à 90° et insérés dans la grille.

La salle est également utilisé comme salle de conférence. Pour améliorer l'acoustique, un matériau noir laminé hautement absorbant a été inséré au-dessus du métal tissé.

Tâche:

• Cloisons avec effets moirés
• Construction à l'apparence légère

Solution:

• Métal tissé en double couche
• Liaison des couches de métal tissé au moyen de manchons d'écartement
• Orientation latérale par des profilés verticaux

De petits éléments en métal tissé du type DOKA-MONO 1601 ont été spécialement préformés à l'aide d'un tissu support.

Le résultat est ce poisson servant d'auvent pare-soleil à l'entrée d'un immeuble d'habitation à Marbella, Espagne.

Deux couches de métal tissé DOKA-MONO 1601 produisent des effets moirés fascinants. Les éléments éclairés servent également de cloison de séparation.

Cette oeuvre d'art auprès de la "Southern Connecticut State University" se compose d'une série de collecteurs de pluie et de surfaces verticales illustrant le flux de l'eau de pluie. L'oeuvre d'art fonctionne sur deux niveaux. La sculpture se compose d'une série de tôles ondulées aux courbures différentes, qui se chevauchent comme les feuilles sur un arbre.

L'eau de pluie est collectée tant par les collecteurs que par la surface du métal tissé. Ainsi, après une avers, l'eau est maintenue quelque temps dans la construction. De cette manière, l'eau peut s'égoutter lentement.

Chacun des trois éléments de la sculpture a une longeur d'env. 10 mètres sur une hauteur de 5 mètres. La longueur totale du socle en béton est de 25 mètres environ. Au total, plus de 500 mètres de conduites ont été intégrés, avec un collecteur de près de 11 mètres de long sur chacune des sculptures. 825 perforations ont été réalisées dans les collecteurs. Chaque élément de la sculpture intègre deux types de métal tissé fournis par notre site américain W.S. Tyler.

Les sculptures sont situées sur une voie très fréquentée près de l'entrée du Englemen Hall de la Southern Connecticut State University.

L’agence d’architecture Quelderie a opté pour la personnalisation du bâtiment au moyen d’un habillage de façade en toile de qualité architecturale HAVER <link _top métal tissé doka-mono>DOKA-MONO 1601. La caractéristique particulière est le logo peint en diverses couleurs sur les éléments en toile. Le type de tissu DOKA-MONO est particulièrement apprécié pour son rendu uniforme.

HAVER Architectural Mesh offers an elegant appearance as fall protection and balustrade infill and meets the highest demands in terms of safety and stability. Depending on the application, different types of mesh and alloys are available which are particularly resistant to weathering and mechanical influences.

In the Swiss village Urdorf, the painted stainless steel mesh type DOKA-MONO 1601 was used as balustrade infill. The all-round folded mesh elements including notching are built into frames and give the balustrade textile elegance despite its stability.


Comme dans beaucoup d'autres grandes agglomérations urbaines du monde entier, la pénurie de logements en région parisienne pose un gros problème, en particulier pour les jeunes.

Afin d'y remédier, une nouvelle résidence étudiante a été construite à St. Denis, une banlieue parisienne moderne et animée.  La ville se distingue par de nombreux évènements culturels et des attractions architecturales comme, par exemple, la basilique Saint-Denis de style gothique, la Cité européenne du cinéma ou le Stade de France.

L'élément architectural le plus remarquable de la résidence étudiante planifiée par l'architecte Alain SARFATI est le revêtement de sa façade avec une toile en acier inoxydable enduite de PET.

Pour réaliser ce côté de la façade, l'agence d'architecture a choisi la résille métallique pour l'architecture HAVER & BOECKER. Le revêtement de façade devait attirer le regard tout en assurant une protection solaire efficace, deux exigences satisfaites par la résille métallique pour l'architecture DOKA-MONO 1851.

La façade se pare d'un voile doré homogène grâce à la combinaison d'une maille carrée et d'un pourcentage de vide de 58%. La résille métallique pour l'architecture s'intègre parfaitement dans l'esthétique globale de l'édifice sans gêner la vue depuis l'intérieur du bâtiment. La toile en acier inoxydable a été enduite d'une couche de PET colorée pour créer un aspect visuel doré.

La géométrie complexe des 28 panneaux de tissu métallique mesurant 24 mètres de hauteur a été tendue sur l'ossature à l'aide de profilés plats, de chapes filetées et de ressorts de pression. Pour les fixations intermédiaires requises, des profilés ronds ont été placés derrière la toile.

Cette résidence étudiante est un bel exemple de réussite de création de logements dans une grande agglomération urbaine.


Photos: © Gérard Tordjman

Sur la rive du troisième plus grand lac de retenue d’Allemagne, l’architecte Sascha Werth a édifié un bâtiment multifonctionnel de deux étages qui abrite sur une vaste surface d’environ 600 m² des salles de formation, des bateaux, l’entrepôt de matériel ainsi que des appartements pour loger les participants aux cours.

La voile transparente en toile métallique de ce centre nautique accroche le regard. Cette voile de 7 m de haut et 5 m de large a été confectionnée avec la résille métallique pour l’architecture HAVER DOKA-MONO 1851.
