EMV-ABSCHIRMUNG FÜR GEBÄUDE

Von der Fassade bis zum Serverraum

Mit der fortschreitenden Digitalisierung und Automatisierung von Gebäuden – insbesondere bei Smart Buildings, Industrieanlagen und sicherheitskritischen Einrichtungen – steigt die Bedeutung der elektromagnetischen Verträglichkeit (EMV) erheblich. EMV-Abschirmmaßnahmen sind essenziell, um die Funktionalität, Sicherheit und Vertraulichkeit technischer Systeme zu gewährleisten. Abschirmgewebe integriert sich unauffällig und schützt sensible Systeme zuverlässig vor elektromagnetischen Risiken.

Warum ist EMV-Abschirmung in Gebäuden notwendig?

Schutz kritischer Systeme
In Krankenhäusern, Rechenzentren oder Industrieanlagen können elektromagnetische Störungen zu Ausfällen führen, die gravierende Folgen haben – vom Datenverlust bis hin zur Gefährdung von Menschenleben.
Vermeidung von Störungen durch externe Quellen
Mobilfunkmasten, Hochspannungsleitungen oder benachbarte Industrieanlagen erzeugen elektromagnetische Felder, die empfindliche Systeme im Gebäude beeinflussen können.
Sicherstellung der Funktion von Smart Building-Technologien
Sensoren, Aktoren und Steuergeräte kommunizieren oft drahtlos oder über Bus-Systeme. EMV-Störungen können diese Kommunikation unterbrechen oder verfälschen.
Einhaltung von gesetzlichen Vorgaben und EMV-Normen
Normen wie die DIN EN 61000-Reihe oder VDE-Vorschriften verlangen EMV-gerechte Planung und Ausführung von elektrischen Anlagen. Abschirmmaßnahmen sind ein zentraler Bestandteil dieser Anforderungen.
Abhörschutz und Datenschutz
In sensiblen Bereichen wie Besprechungsräumen, Behörden, Forschungseinrichtungen oder militärischen Anlagen kann die ungewollte Abstrahlung elektromagnetischer Signale ein Sicherheitsrisiko darstellen. Durch gezielte EMV-Abschirmung – etwa durch spezielle Wandmaterialien, Fensterfolien oder abgeschirmte Kabel – lässt sich die Gefahr des Abhörens oder Auslesens von Daten deutlich reduzieren. Dies ist besonders relevant für die Einhaltung von Datenschutzrichtlinien und zur Verhinderung von Wirtschaftsspionage.

Anwendungen von Abschirmgewebe in Gebäuden

Abschirmgewebe schützt vor elektromagnetischen Feldern (EMF) und schafft sichere, störungsfreie Umgebungen.

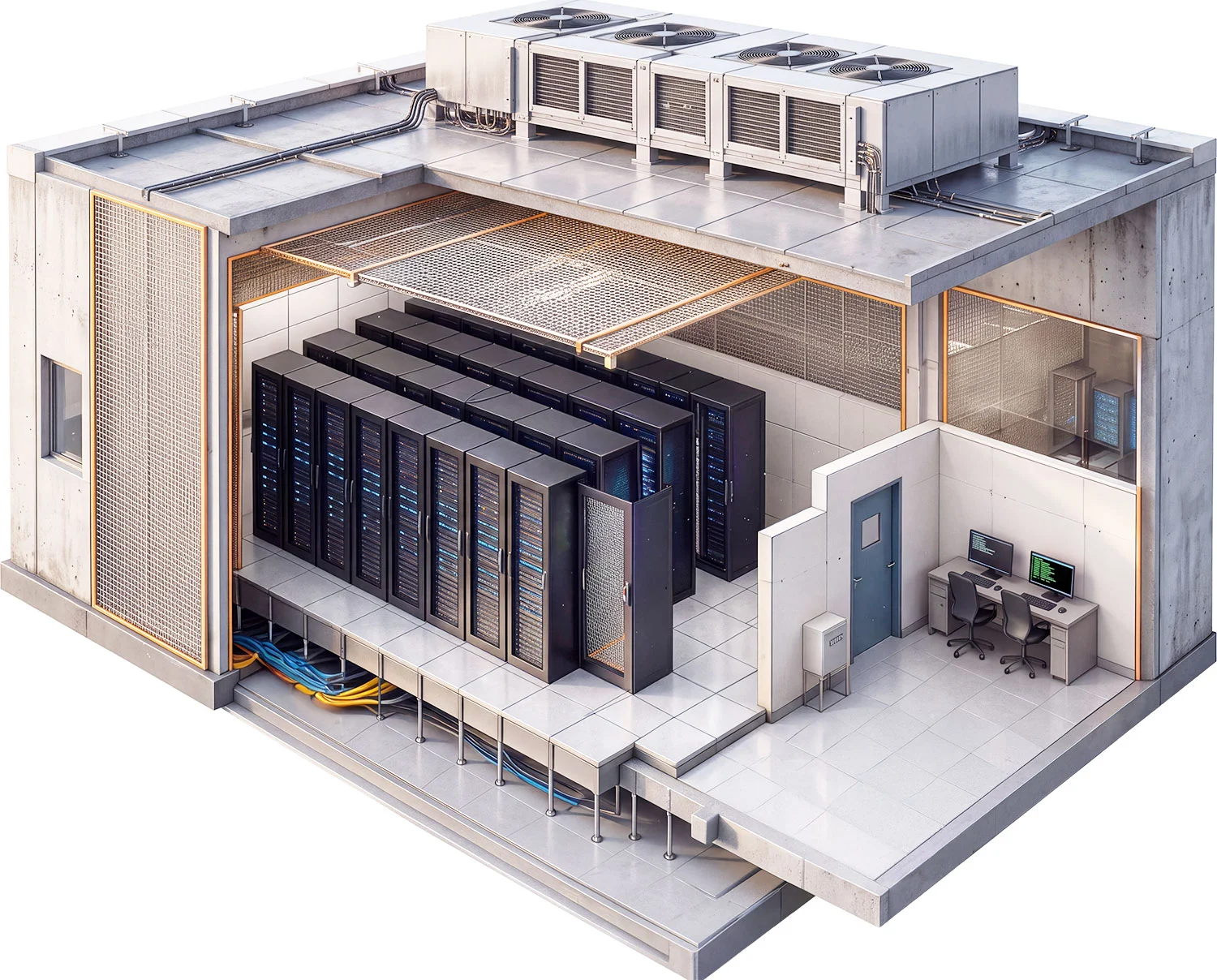

Datenzentrum

Außenwände / Fassaden

Schutz vor externen elektromagnetischen Störungen und vor dem Austreten elektromagnetischer Emissionen.

Innenwände / Trennwände

Abschirmung zwischen sensiblen Bereichen und technischen Systemen.

Decken / abgehängte Decken

Schutz vor elektromagnetischen Einflüssen von oben, beispielsweise durch mobile Kommunikation oder Funksignale.

Kabeldurchführungen / Öffnungen

Sicherstellung einer durchgängigen Abschirmwirkung an kritischen Übergängen und Öffnungen.

Serverschrank / Gehäuse

Reduzierung elektromagnetischer Emissionen von Serverschränken und elektronischen Geräten.

Doppelböden / Hohlraumböden

Vermeidung elektromagnetischer Kopplungen über Kabel- und Versorgungswege.

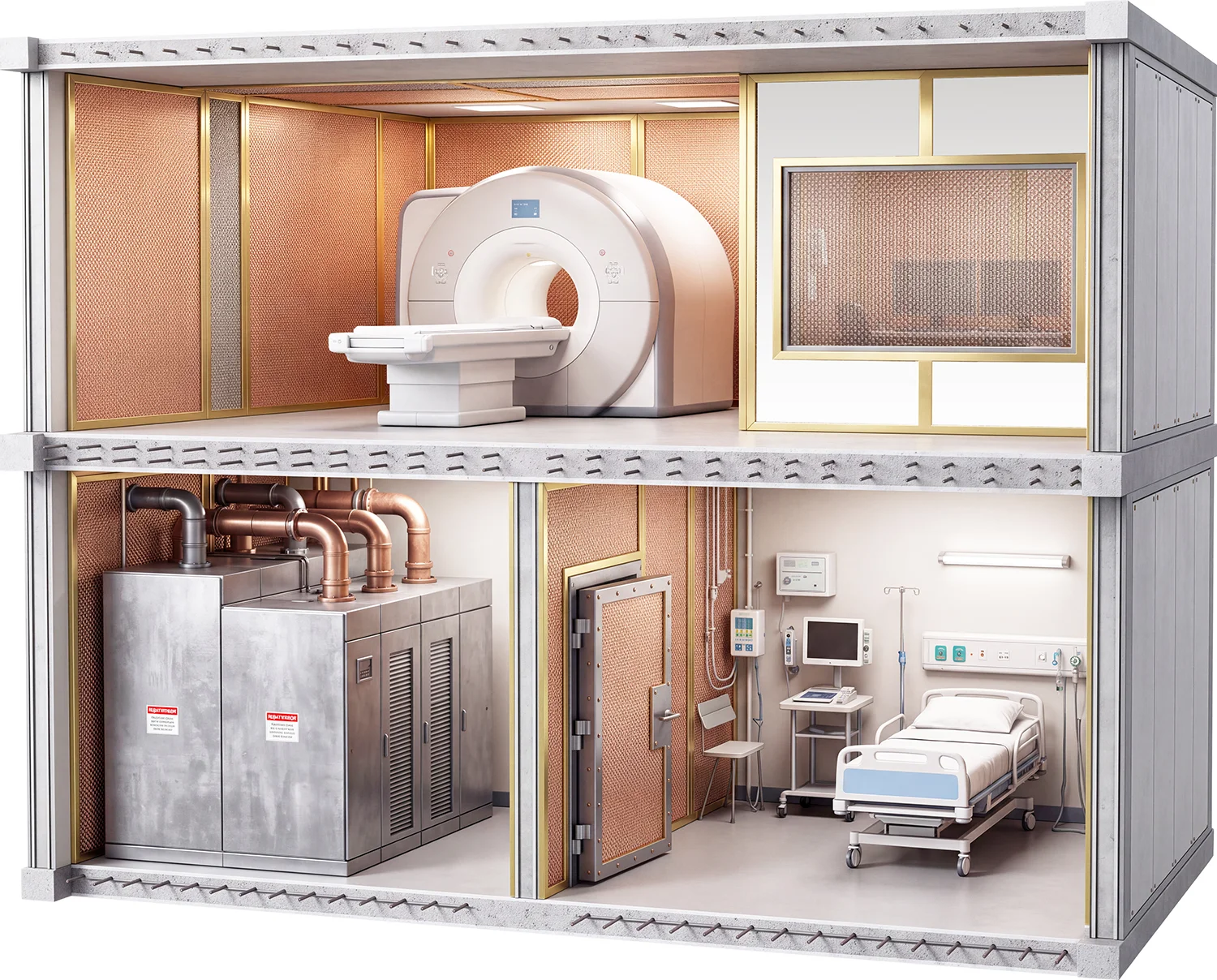

Krankenhaus

Wände in Untersuchungsräumen

Zum Beispiel in MRT-Räumen: Schutz vor Störungen und Vermeidung von Strahlungsleckagen.

Decken

Abschirmung gegen elektromagnetische Einflüsse aus darüberliegenden Bereichen.

Abgeschirmte Sichtfenster

Wirksame Abschirmung bei gleichzeitig uneingeschränkter Sicht.

Türen

Durchgängige Abschirmwirkung auch an beweglichen Elementen.

Technikräume

Schutz sensibler technischer Anlagen und Servertechnik vor externen Einflüssen.

Böden

Abschirmung im Bereich empfindlicher medizinischer Geräte und Kabeltrassen.

Vorteile von Abschirmgewebe

Effektiver Schutz vor elektromagnetischen Feldern (EMF)

Reduzierung von Störungen und Systemausfällen

Erhöhter Schutz für Menschen, Geräte und Daten

Flexible Integration in Wände, Decken, Türen, Böden und Öffnungen

Maßnahmen für die elektromagnetische Verträglichkeit im Gebäude

Abgeschirmte Kabel und Leitungen
Reduzieren die Emission und Empfindlichkeit gegenüber Störungen.
EMV-gerechte Verlegung
Trennung von Energie- und Datenleitungen, korrekte Erdung und Potenzialausgleich.
Raumabschirmung
Einsatz von EMV-Abschirmgeweben, metallischen Wandverkleidungen oder speziellen Baustoffen zur Abschirmung sensibler Bereiche.
EMV-Filter und Überspannungsschutz
Schützen vor transienten Störungen und Blitzimpulsen.
Abgeschirmte Fassaden und Dächer
Vermeidung eindringender oder austretender (Stör-)Signale.

Eine wirksame Gebäudeabschirmung erfordert einen ganzheitlichen Ansatz: Neben der fachgerechten Erdung ist auch die ausreichende Überlappung aller Abschirmmaterialien entscheidend, um eine durchgängige leitfähige Struktur zu schaffen und einen zuverlässigen Faraday-Käfig-Effekt sicherzustellen. In der Praxis muss besonderes Augenmerk auf typische Schwachstellen wie Türen, Fenster und Lüftungssysteme gelegt werden. Diese erfordern speziell entwickelte Abschirmlösungen, um die Gesamtleistung der Abschirmung aufrechtzuerhalten.

FAQ – Häufige Fragen zur EMV-Abschirmung in Gebäuden

Abschirmgewebe bildet einen Faradayschen Käfig um die zu schirmenden Räume und Gebäude. Durch den Gewebekäfig werden die elektromagnetischen Wellen reflektiert sowie absorbiert, sodass die hochfrequente Strahlung gedämpft wird.

Durch die individuelle Anpassung von Maschenweite, Drahtdurchmesser und verwendetem Material können sowohl Abschirmgewebe für hochfrequente als auch für niederfrequente Strahlungen gefertigt werden. Die Auswahl des Gewebes ist daher immer individuell an die Anforderungen der Abschirmung und der Anwendung anzupassen. Detaillierte Leistungsdaten finden Sie in unseren technischen Datenblättern.

Aufgrund der hohen elektrischen Leitfähigkeit ist Kupfergewebe gut zur Abschirmung hochfrequenter Strahlung geeignet. Es kommt häufig in der Gebäudeabschirmung zum Einsatz. Je nach Anforderung ist auch der Einsatz weiterer Materialien wie Edelstahl oder Messing möglich.

Durch die gute Drapierbarkeit können Abschirmgewebe in den allermeisten Fällen auch nachträglich in bestehende Anwendungen eingebracht werden. Das Nachrüsten von Abschirmmaßnahmen wird in der Praxis vor allem zur Sicherung von Räumen und Gebäuden genutzt.
