BLINDAGE ÉLECTROMAGNÉTIQUE POUR LES BÂTIMENTS

De la façade à la salle serveur

Avec la digitalisation et l’automatisation croissantes des bâtiments – notamment dans les smart buildings, les installations industrielles et les infrastructures critiques – l’importance de la compatibilité électromagnétique (CEM) augmente considérablement. Les mesures de blindage CEM sont essentielles pour garantir la fonctionnalité, la sécurité et la confidentialité des systèmes techniques. Les toiles de blindage s’intègrent discrètement et protègent efficacement les systèmes sensibles contre les risques électromagnétiques.

Pourquoi le blindage CEM est-il nécessaire dans les bâtiments ?

Protection des systèmes critiques
Dans les hôpitaux, centres de données ou installations industrielles, les interférences électromagnétiques peuvent entraîner des défaillances aux conséquences graves – allant de la perte de données à la mise en danger de vies humaines.
Prévention des perturbations externes
Les antennes de télécommunication, les lignes à haute tension ou les installations industrielles voisines génèrent des champs électromagnétiques susceptibles d’affecter les systèmes sensibles à l’intérieur des bâtiments.
Fonctionnement fiable des technologies de smart building
Les capteurs, actionneurs et unités de commande communiquent souvent sans fil ou via des systèmes de bus. Les perturbations CEM peuvent interrompre ou altérer ces communications.
Respect des exigences réglementaires et des normes
Des normes telles que la série DIN EN 61000 exigent une conception et une réalisation des installations électriques conformes aux exigences en matière de CEM. Les mesures de blindage électromagnétique en constituent un élément central.
Protection contre l’écoute et sécurité des données
Dans des environnements sensibles comme les salles de réunion, les administrations, les centres de recherche ou les installations militaires, les émissions électromagnétiques involontaires peuvent représenter un risque. Un blindage CEM ciblé – par exemple à l’aide de matériaux muraux spécifiques, de films pour vitrages ou de câbles blindés – permet de réduire significativement les risques d’interception des données. Cela est essentiel pour respecter les exigences en matière de protection des données et prévenir l’espionnage industriel.

Applications de la toile de blindage dans les bâtiments

La toile de blindage protège contre les champs électromagnétiques (CEM) et contribue à créer des environnements sûrs et exempts de perturbations.

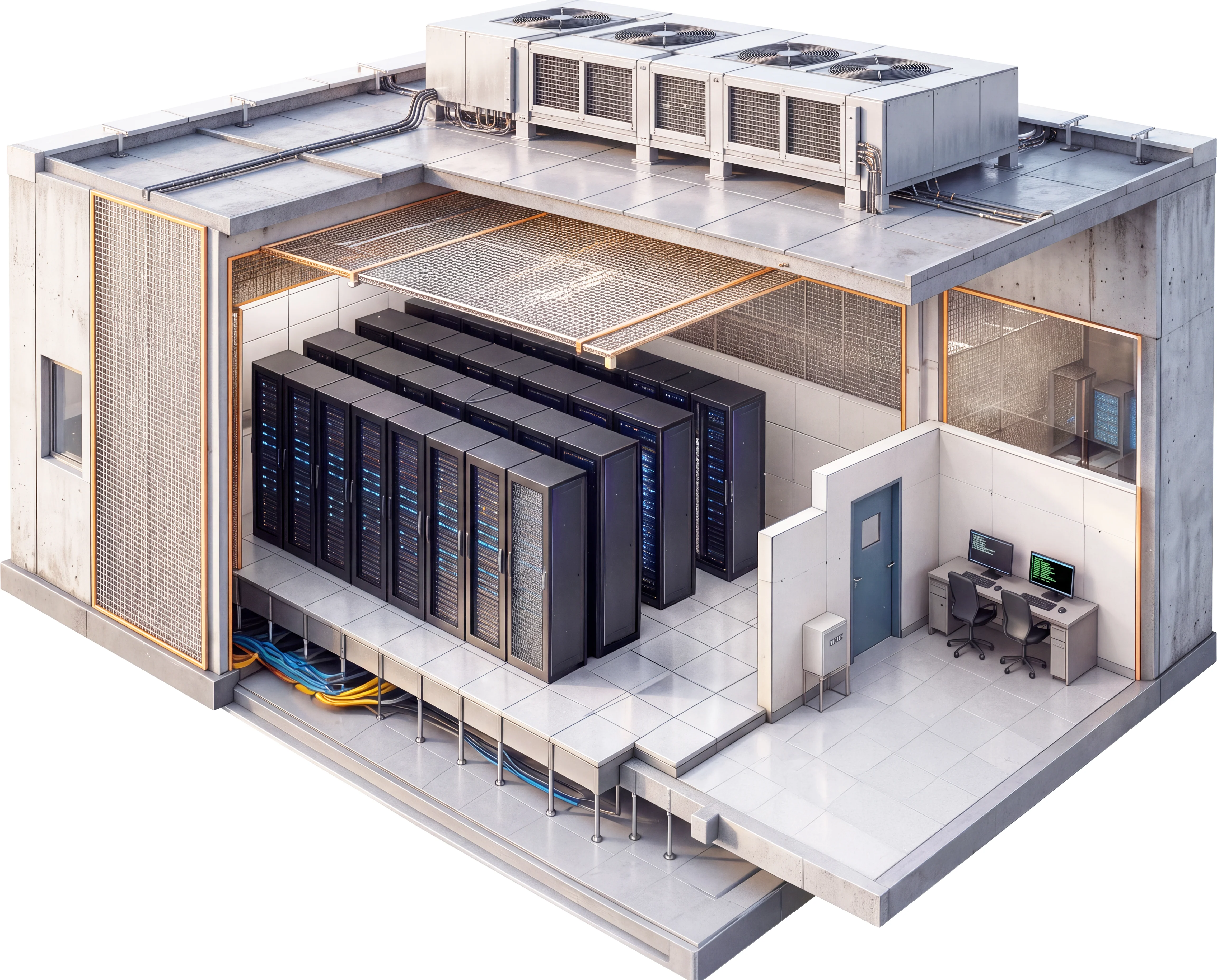

Centre De Données

Murs extérieurs / Façades

Protection contre les interférences électromagnétiques externes et les émissions vers l'extérieur.

Cloisons intérieures / Murs de séparation

Prévention des perturbations entre les zones sensibles.

Plafonds / Faux plafonds

Protection contre les influences électromagnétiques provenant des niveaux supérieurs, comme les signaux de téléphonie mobile et de radiocommunication.

Traversées de câbles / Ouvertures

Continuité du blindage au niveau des passages et ouvertures critiques.

Baies serveurs / Enceintes techniques

Réduction des émissions électromagnétiques des baies serveurs et des équipements électroniques.

Planchers surélevés / Planchers techniques

Prévention des couplages électromagnétiques via les chemins de câbles et les réseaux de distribution.

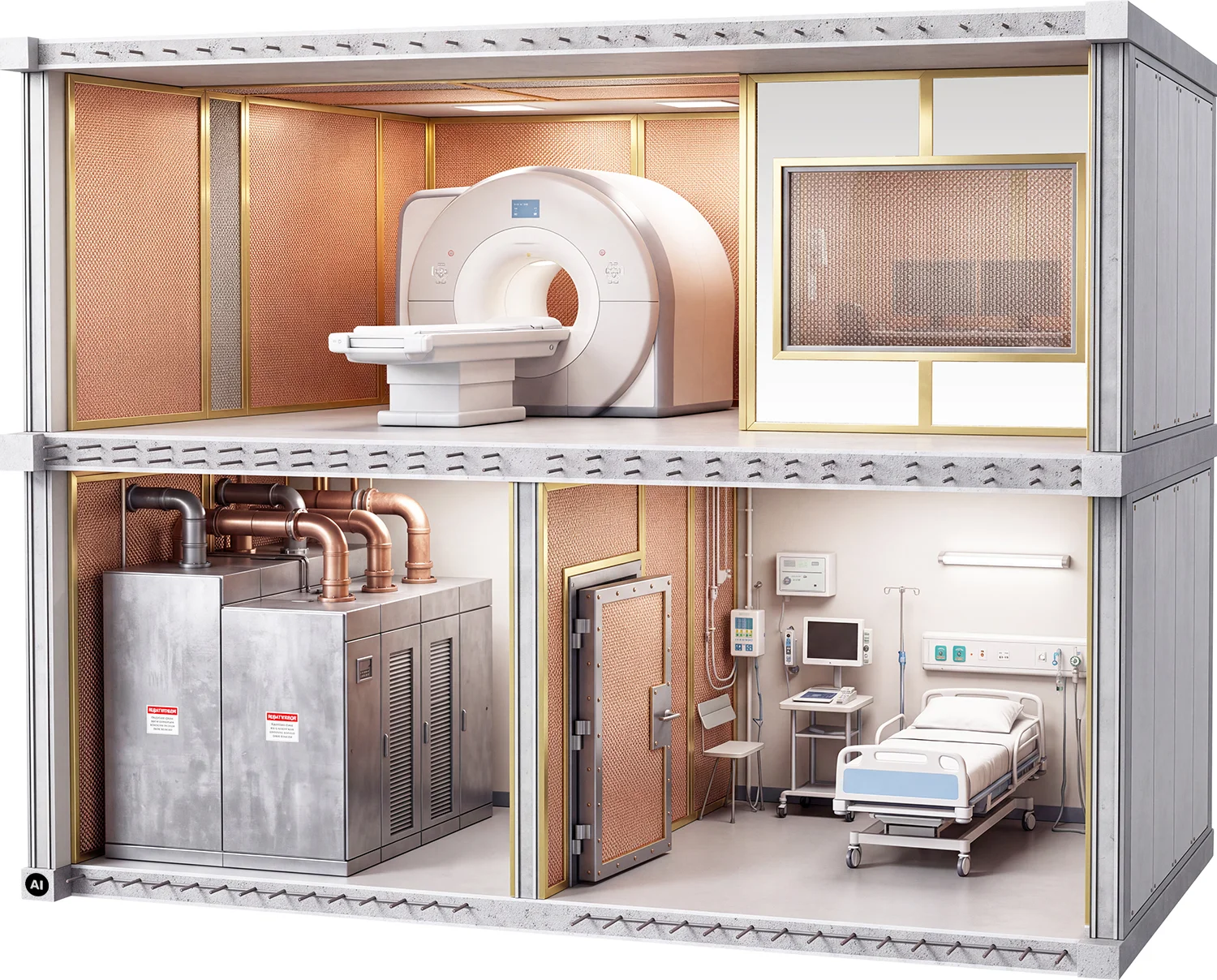

Hôpital

Murs des salles d'examen

Par exemple les salles d'IRM : protection contre les interférences électromagnétiques et les fuites de rayonnement.

Plafonds

Protection contre les rayonnements électromagnétiques provenant des niveaux supérieurs.

Fenêtres d'observation blindées

Blindage efficace tout en préservant une visibilité optimale.

Portes

Continuité du blindage sur l'ensemble de l'enveloppe protégée.

Locaux techniques

Protection des équipements techniques sensibles et des serveurs contre les influences électromagnétiques externes.

Sols

Blindage autour des équipements médicaux sensibles et des chemins de câbles.

Avantages du tissu/de la toile de blindage

Protection efficace contre les champs électromagnétiques (CEM)

Réduction des interférences et des défaillances des systèmes

Protection renforcée des personnes, des équipements et des données

Intégration flexible dans les murs, plafonds, portes, sols et ouvertures

Mesures pour le blindage électromagnétique dans le bâtiment

Câbles et conducteurs blindés
Réduisent les émissions et la sensibilité aux perturbations.
Installation conforme à la CEM
Séparation des lignes de puissance et de données, mise à la terre et égalisation des potentiels appropriées.
Blindage des pièces
Utilisation de toiles de blindage, de revêtements métalliques muraux ou de matériaux de construction spécifiques pour protéger les zones sensibles.
Filtres CEM et protection contre les surtensions
Protègent contre les perturbations transitoires et les impulsions de foudre.
Façades et toitures blindées
Empêchent les signaux perturbateurs d’entrer ou de sortir du bâtiment.

Une protection efficace contre les interférences dans les bâtiments nécessite une approche globale. Une mise à la terre correcte ainsi qu’un chevauchement suffisant de tous les matériaux de blindage sont essentiels pour créer une structure conductrice continue et garantir un effet de cage de Faraday fiable. Dans la pratique, une attention particulière doit être portée aux points faibles typiques tels que les portes, les fenêtres et les systèmes de ventilation. Ceux-ci nécessitent des solutions de blindage spécialement conçues afin de préserver les performances globales du système de blindage.

FAQ – Blindage CEM dans les bâtiments

La toile de blindage crée une cage de Faraday autour des espaces protégés. Elle réfléchit et absorbe les ondes électromagnétiques, ce qui permet d’atténuer les rayonnements à haute fréquence.

En adaptant la taille des mailles, le diamètre des fils et le matériau, il est possible de concevoir des toiles adaptées aux hautes comme aux basses fréquences. Le choix dépend toujours de l’application spécifique. Des données de performance détaillées sont disponibles dans nos fiches techniques.

Grâce à sa haute conductivité électrique, le cuivre est particulièrement adapté au blindage des hautes fréquences et est largement utilisé dans les bâtiments. Selon les besoins, des matériaux comme l’acier inoxydable ou le laiton peuvent également être employés.

Grâce à sa bonne capacité de mise en forme, la toile de blindage peut dans la plupart des cas être intégrée ultérieurement dans des structures existantes. Le retrofit est souvent utilisé pour sécuriser des espaces et bâtiments.
