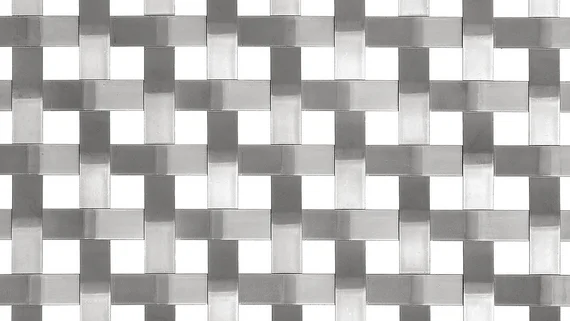

Toile métallique LARGO-PLENUS

La combinaison des fils en acier inox avec ceux en TECU-Gold crée soit une apparence métallique  soit une apparence dorée, en fonction de l’angle de visualisation.

HAVER & BOECKER a fourni des éléments prêts à poser avec profilés plats, chapés filetées et ressorts de pression.

Pour réaliser ces objectifs, l'équipe d'architectes a développé un concept sur la base des orientations suivantes:

1. Nous créerons 791 emplacements de parking sur 4 étages.

2. Sur la base du cahier des charges de la construction, l'habillage extérieur doit présenter une surface ouverte d'au moins 20%.

3. L'immeuble ne doit pas être identifiable comme parking. A première vue, il doit apparaître comme une immeuble de bureau.

4. Les voitures ne peuvent être visibles de l'extérieur, ni de jour, ni de nuit.

5. L'habillage extérieur du parking doit refléter les lumières et couleurs en changement perpétuel dans le ciel au-dessus de l'Oklahoma.

6. La structure de l'immeuble est reliée au campus sans la dupliquer.

7. En contraste avec la façade en klinker, le ciel doit être réfléchi "en adouci".

8. La masse architecturale doit se fondre avec le ciel.

Pour réaliser une surface uniforme avec seulement 25% de surfaces ouvertes, HAVER & BOECKER a développé une nouvelle spécification de métal tissé à fils plats légèrement tressés: LARGO-PLENUS 2022. L'intervalle entre les fils est délibérément étroit, pour une interruption minimale dans la façade complète en métal tissé.

En plein soleil, la façade est totalement opaque au regard et l'immeuble ne saurait être reconnu comme un parking. Pour souligner davantage encore la structure hors du commun du parking, des tubes en aluminium ont été ajoutés sur les flancs Sud et Ouest pour produire des réflexions intéressantes de la lumière sur le métal tissé.

A cet effet, HAVER & BOECKER a pratiqué trois perforations verticales superposées de 150 mm d'envergure dans les éléments correspondants. Ces perforations permettent d'insérer les tubes dans le métal tissé tout en maintenant la tension requise.

La superficie du parking dépasse la superficie normale d'autres immeubles sur le Chesapeake Campus; de ce fait, des éléments tissés laqués en noir identifient la taille normale et divisent les façades Nord et Sud du parking en deux sections.

En plus des tubes en aluminium, la façade Est comporte une autre particularité architecturale. Au centre, huit éléments laqués noirs s'insèrent dans le parking.

Bien que la façade en métal tissé masque l'immeuble de l'extérieur, elle offre une transparence élevée pour les regards dirigés de l'intérieur vers l'extérieur. En dépit d'une surface ouverte de 25% seulement, le métal tissé est suffisamment transparent de l'intérieur pour permettre de reconnaître les immeubles, l'environnement et les personnes à l'extérieur. Dans le même temps, la façade assure une circulation d'air suffisante pour assurer la ventilation naturelle du parking.

Lorsque le climat de l'Oklahoma devient chaud et humide en été, la façade en métal tissé en LARGO-PLENUS 2022 rafraîchit l'air et assure des températures agréables dans le parking.

Pour réhausser l'aspect d'ensemble, HAVER & BOECKER a développé, en collaboration avec les architectes et l'entrepreneur chargé de la réalisation, un système de tension spécial non apparent – sur mesure pour cet immeuble.

Le parking Chesapeake propose 791 emplacements sur 4 niveaux. HAVER & BOECKER a fourni au total 117 éléments d'une superficie totale de quelque 3.200 m².Les dimensions des éléments standard sur les quatre façades sont de 10 x 3 mètres, l'élément le plus important mesurant 13,40 x 3,65 m. Cet élément en métal tissé est monté isolément sur le flanc Ouest et constitue la transition entre deux immeubles de bureau du côté opposé de la rue.

Au total, 10 éléments ont été laqués de noir afin de mettre en évidence certaines parties du parking. 5 éléments ont été chanfreinés à 90 degrés à la verticale afin de souligner l'unicité d'ensemble de la façade en métal tissé."Car Park One At Chesapeake" a été conçu et développé par Elliott + Associates Architects, Oklahoma City avec l'aide de Walker Parking Consultants. Depuis le premier échange d'idées avec l'architecte en septembre 2005 jusqu'à la réalisation du parking en été 2008, HAVER & BOECKER, en collaboration avec notre filiale américaine W.S. Tyle, a livré des "Mock-Ups" (prototypes), effectué des mesurages sur site et assisté l'entreprise chargée de la réalisation pendant le montage.

Photos:
Scott McDonald © Hedrich Blessing
Courtesy of Elliott + Associates Architects

En partant du constat que l'hôpital peut dégager quelque chose de menaçant aux yeux des enfants, l'agence d'architecture Ponikvar & Associates a été chargée de développer un concept de rénovation du Shands Children's Hospital à Gainesville, en Floride, allant dans le sens de l'enfant. Jack Ponikvar, Vice-Président et architecte en chef de l'agence Ponikvar and Associates s'explique: « le défi consistait à développer un bâtiment adapté à l'enfant sans tomber dans une architecture naïve ».

Lors de la phase de planification de la rénovation de l'entrée-est de l'atrium, les propriétaires ont décidé de donner une identité propre à l'hôpital pédiatrique. Leur objectif était de créer une apparence chaleureuse mettant les jeunes patients en confiance.

La mise en œuvre de ces exigences a entraîné des modifications radicales: une nouvelle façade colorée et très aérienne devait remplacer l'ancienne façade lugubre en briques. Les architectes et l'entreprise de construction Ajax Building Corporation ont examiné durant plusieurs mois des idées de conception et recherché des produits adaptés. Leur choix s'est arrêté sur la toile pour l'architecture en acier inoxydable HAVER & BOECKER peinte qui offre des avantages inégalés par les autres matériaux passés en revue.

Les toiles pour l'architecture en acier inoxydable peintes offrent une grande liberté de mise en œuvre de projets individuels. Disponibles dans une grande variété de couleurs et de tissages, elles sont par ailleurs robustes, résistantes aux intempéries et sans entretien. L'interaction entre la lumière du jour et artificielle, la transparence, la luminosité et la couleur crée différents effets visuels.

Bradley S. Pollitt, AIA et Vice-Président des instituts de développement de l'UF Health Shands Hospital explique: « Nous ne voulions en aucun cas de plaques métalliques monochromes suspendues devant le bâtiment. La toile pour l'architecture utilisée offre une semi-transparence ».

L'impressionnante façade du University of Florida Health Shands Children's Hospital se compose d'un revêtement de façade double en toile métallique. Six couleurs différentes ont été appliquées sur env. 3 000 m² de toile pour l'architecture.

26 panneaux de toile à mailles câblées MULTI-BARRETTE 8124 de couleur verte constituent l'enveloppe extérieure du revêtement en toile métallique. Le montage au centimètre près de ces panneaux de tissu métallique verts mesurant jusqu'à 26 m de long et biseauté en diagonale sur 6 m était un défi de taille.

Le métal tissé à fils plats LARGO-PLENUS 2022, avec un pourcentage de vide de 25%, a été utilisé pour la surface interne de la toile. Les panneaux de tissu métallique mesurant 4 m de long et 0,8 m de large ont été peints dans cinq couleurs différentes.

Les toiles pour l'architecture sont confectionnées par HAVER & BOECKER pour répondre aux projets spécifiques de chaque client. L'interaction entre la lumière et l'ombre, la brillance et la transparence des toiles en acier inoxydable confère une identité unique à chaque projet : les surfaces de la toile pour l'architecture paraissent plus ou moins transparentes ou opaques selon l'angle d'observation et le type de tissage.

Thomas G. Crow constate que « l'hôpital paraît beaucoup plus moderne depuis la reconfiguration de la façade du bâtiment. Les passants se sentent littéralement attirés par la façade de l'hôpital et ont envie de pénétrer dans le bâtiment. Les nombreuses couleurs vives de l'hôpital sont particulièrement attrayantes les enfants. L'apparence beaucoup plus gaie du bâtiment de l'hôpital aidera certainement désormais les enfants à en garder un bon souvenir ».


Photos: © Johnston Photography 2015

Les architectes de l’agence d’architecture AIC ont utilisé la toile en acier inoxydable LARGO-PLENUS 2022 pour réaliser le revêtement de façade de cet immeuble commercial. L’équipe de montage de Haver & Boecker a installé au total 650 m² de toile métallique sur place.

In course of the energy-efficient school renovation the “Gymnasium Kenzingen” received a new skin of wire mesh type Largo-Plenus 2027.

The mesh has been brought onto frames, which have been mounted in cassette form to cover the insulated facade with high value.

Ce type de mailles carrées a été développé spécialement pour ce projet. Afin d'avoir une surface ouverte de 25%, le tissage a été réalisé avec des fils plats pour produire un aspect plane.

Début 2015, Joji Hattori, chef d’orchestre et violoniste réputé dans le monde entier, a ouvert dans le 1er arrondissement de Vienne un prestigieux restaurant avec une excellente cuisine japonaise, à proximité de l’Opéra d’État, de l’Albertina et de l’hôtel Sacher.
Le restaurant Shiki – « quatre saisons » en japonais mais aussi « diriger » – est plébiscité pour son alliance réussie de culture japonaise et d’influences européennes, comme dans la Vita de Joji Hattori. Sur une surface totale de 280 m², vous pouvez déguster au bar, à la brasserie et dans le restaurant gastronomique des plats composés d’ingrédients en grande partie régionaux et réinterprétés de façon innovante à la mode japonaise.

Dîner dans une ambiance moderne
Pour le concept architectural et le design, il a été fait appel aux architectes de BEHF Corporate Architects. L’objectif de l’aménagement était de concevoir un design intérieur mélangeant les consonances japonaise et européenne. Le lieu chic et moderne, dans lequel se rencontrent des matériaux subtilement harmonisés et un design élégant, reflète le niveau élevé du restaurant dans l’architecte intérieur.

Les résilles métalliques pour l’architecture de HAVER & BOECKER ont également trouvé leur place dans le concept dessiné par les architectes. Des murs du restaurant ont été mis en scène avec des résilles métalliques pour l’architecture HAVER. Deux toiles différentes en acier inoxydables ont été utilisées: Le tissu métallique à fils plats <link _top>LARGO-PLENUS 2027 comme habillage mural décoratif dans la brasserie ainsi que le tissu métallique EGLA-MONO 4371 comme attraction visuelle devant un espace de plantes vertes dans la partie gastronomique.

Les toiles pour l’architecture n’ont cependant pas été utilisées en aspect métallique mais ont été peintes. La toile en acier inoxydable LARGO-PLENUS 2027 a été revêtue d’une teinte bronze métallique et le tissu métallique EGLA-MONO 4371 a été peint avec une peinture spéciale du même coloris que la façade extérieure.

Grâce à une peinture, la résistance d’un tissu métallique peut être combinée à une multitude de nuances de couleurs. Pour réaliser une telle peinture, de nombreuses teintes à effet métallique sont disponibles en plus des couleurs RAL. Les possibilités créatives sont ici quasi illimitées. En dehors d’une teinte sur l’ensemble de la surface, des motifs unis ou multicolores peuvent être dessinés au moyen d’une peinture partielle.

Au total, 140 m² de résilles métalliques pour l’architecture de HAVER & BOECKER ont été intégrées dans le concept de design du restaurant Shiki.


Photo: Bruno Klomfar | Fotografie

Dans le cadre d’un programme de Community Bonds, l’école a modernisé son auditorium, d’une superficie de 2 800 mètres carrés. La société IBI Group, Architecture Planning, a été mandatée pour transformer l’ensemble de l’installation en un centre des arts du spectacle. Outre l’entrée, la réception et les salles d’étude, cette rénovation comprenait également le réaménagement des 450 sièges de théâtre.

La mission
Le nouvel amphithéâtre se situe à l’extérieur et est doté d’une scène couverte. Afin de pouvoir garantir une vue parfaite de la scène, des constructions d’ombrage s’avéraient nécessaires. Par conséquent, IBI Group a dû trouver un matériau d’ombrage durable, résistant à toutes les conditions météorologiques, assurant une circulation d’air maximale tout en offrant une bonne protection contre le soleil.

La solution
Après avoir testé plusieurs concepts d’aménagement, il a été évident que le tissu en acier inoxydable LARGO-PLENUS 2027 représentait la meilleure solution. Le tissu pour architecture HAVER offre le blindage visuel souhaité, est le gage d’une circulation d’air efficace et, avec une surface ouverte de 25 %, assure une protection efficace contre le soleil pendant les représentations organisées dans l’amphithéâtre. De plus, la construction en toile métallique est conçue en acier inoxydable durable et facile d’entretien, qui peut être aisément nettoyé selon un processus simple.

Les éléments de tissu en acier inoxydable ont été spécialement conçus pour cette application. Chacune des douze bandes de tissu s’est accompagnée du système de fixation composé d’agrafes de tension, d’une chape filetée et du ressort de compression et a été placée sur trois à quatre dispositifs de renvoi, de sorte que les tissus n’encadraient pas la scène verticalement, mais étaient légèrement courbés.

Le résultat
Le projet a connu un grand succès. Il a reçu le prix California CCFC 2015 Award of Honor (Community College Facility Coalition). Le personnel de l’établissement, les architectes d’IBI Group et l’équipe Haver & Boecker sont extrêmement fiers de cette collaboration.


Photos: © 2017 The IBI Group Architecture Planning

L’entreprise française Laboratoires VIVACY est spécialisée dans le développement, la production et la distribution de produits de comblement dermique à base d’acide hyaluronique pour les traitements esthétiques et anti-âge. Avec ce nouveau bâtiment, l’entreprise est résolument fidèle à sa philosophie : qualité et innovation maximales – tant pour le développement de produits que pour l’architecture. Le bâtiment, conçu par l’agence d’architecture réputée Patriarche, allie avec élégance la fonctionnalité et l’esthétique. La façade en toile métallique remplit ici plusieurs fonctions à la fois : elle assure une protection solaire et confère également au bâtiment un aspect visuel unique avec sa surface semi-transparente qui scintille élégamment.

Revêtement de façade innovant en toile métallique
Une singularité de ce bâtiment est sa forme triangulaire avec des angles arrondis qui ont nécessité une solution de façade sur mesure. Au total, 2 875 mètres carrés de façade ont été recouverts de la toile pour l’architecture HAVER LARGO-PLENUS 2127 : une toile en acier inoxydable à fils plats qui convainc par son élégance, sa stabilité et sa fonctionnalité élevée.

Outre le jeu d’ombres et de lumière, la toile métallique crée une enveloppe semi-transparente aérienne qui reflète la lumière différemment selon la position du soleil.  Si elle confère à la façade une esthétique intemporelle, elle répond en même temps à des exigences pratiques : elle est résistante à la corrosion, sans entretien et entièrement recyclable. Ainsi, elle offre une solution durable pour les projets de construction modernes ayant des exigences autant en matière de design que d’écologie.

Protection solaire efficace et durabilité
La protection solaire efficace est un atout essentiel de la structure de façade en toile métallique. Le pourcentage de vide de 28 % réduit significativement le rayonnement solaire direct sans compromettre l’apport de lumière naturelle et la vue sur l’extérieur. Cela permet non seulement d’avoir des températures agréables à l’intérieur des bâtiments mais également de baisser la facture d’énergie pour la climatisation.

Éléments de façade sur mesure pour les exigences les plus élevées
Le revêtement de façade du bâtiment a été réalisé avec 160 éléments de toile sur mesure, fabriqués par l’entreprise Haver & Boecker spécialement pour ce projet de construction. Chaque élément se caractérise par une hauteur de 8,5 mètres et des largeurs variables de 1,1 à 2,4 mètres. La solution de fixation HAVER éprouvée a été utilisée pour le montage.

La façade en toile périphérique séduit par son design harmonieux et continu. La forme triangulaire du bâtiment avec des angles arrondis a imposé des exigences élevées en matière de planification et de fabrication de la façade en toile métallique. Des défis spécifiques tels que l’intégration du logo de la société mettent en évidence l’aspect de conception sur mesure du projet.


Photos: © Antoine Huot
