Individuell dreidimensional
Einteilig, aus Teilsegmenten, mit Stützkörper oder Einfassung?

Tiefziehteile

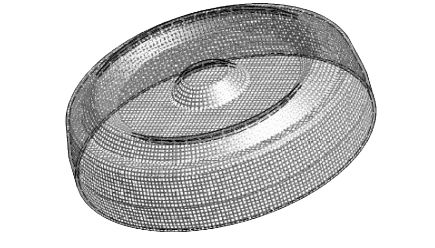

Technische Zeichnung eines runden Tiefziehteils Technische Zeichnung eines runden Tiefziehteils Technische Zeichnung eines runden Tiefziehteils

Wird Drahtgewebe in eine dreidimensionale Form gezogen, hat das unterschiedliche Gründe:

  1. Die Vergrößerung einer Filterfläche.
  2. Die Positionierung in vorgegebene Einbausituationen.
  3. Eine optimale Wärmeverteilung oder der Schutz empfindlicher Technik.

Unterschiedliche Tiefziehteile aus Metalldrahtgewebe

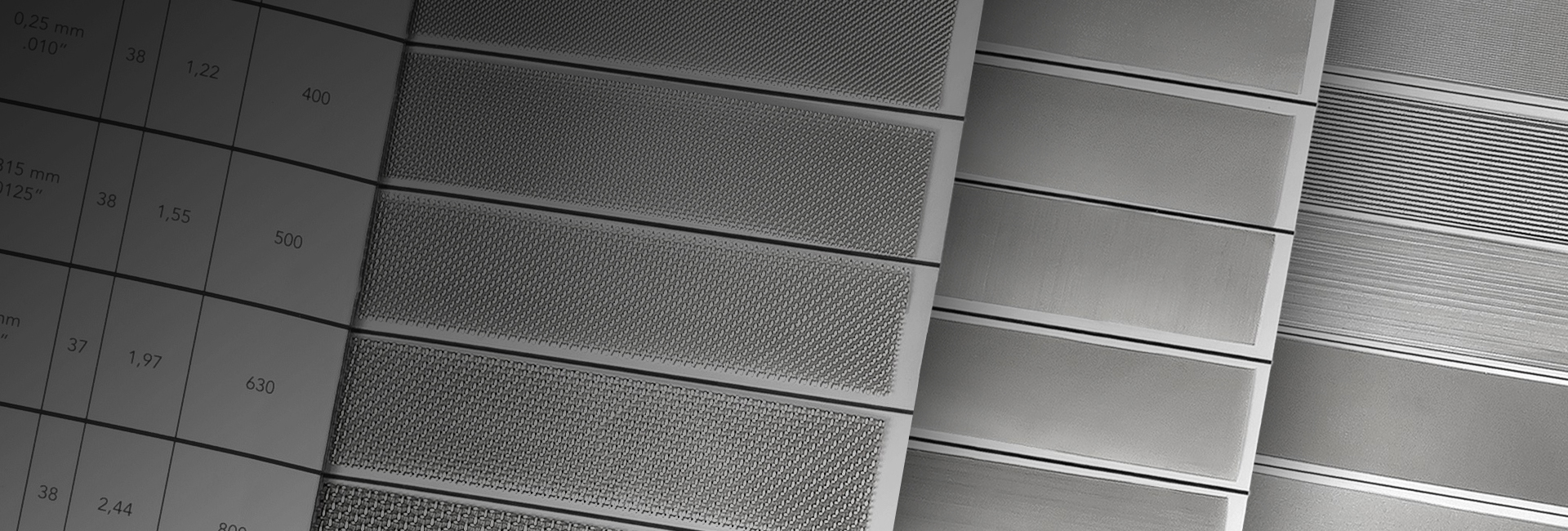

Kostenlose Gewebemuster
Verschaffen Sie sich einen optischen und haptischen Eindruck von bewährtem Filtergewebe.
Jetzt Musterkarten anfordern

Ausführungen von Tiefziehteilen

Ihre (Filter-) Aufgabe ist entscheidend

Meist weisen Tiefziehteile je nach Funktion oder Einbausituation eine gewölbte oder konische Form auf. Diese erhalten die Formteile durch eine thermische Vorbehandlung des Drahtgewebes. Sie können ein- oder mehrlagig konstruiert werden, die Wahl der Gewebespezifikationen richtet sich nach Filtermedium und Filteraufgabe.

Neben den Aussparungen zählt auch die Bearbeitung der Kanten zu den Möglichkeiten der Weiterverarbeitung. Die folgenden Umrandungen erläutern wir Ihnen näher unter Ronden und Gewebestücke:

  • Randeinfassungen
  • Bördelung
  • Kunststoffumspritzung
  • Randzonenverdichtung
Tiefziehen: Metall mit Hitze vorbehandeln Tiefziehen: Metall mit Hitze vorbehandeln Tiefziehen: Metall mit Hitze vorbehandeln
Eine thermische Vorbehandlung ermöglicht das Tiefziehen des Metalldrahtgewebes.

Wichtig:
Mit unserer Unterstützung entscheiden Sie, ob Ihre Tiefziehteile einteilig, aus Teilsegmenten oder auch mit Stützkörper und Einfassung produziert werden sollen.

Tiefziehteile Metall + Kunststoff Tiefziehteile Metall + Kunststoff Tiefziehteile Metall + Kunststoff
Der Kunststoff-Spritzguss ermöglicht die Realisierung vielfältiger Formen.

Hybridelemente

Metalldrahtgewebe trifft Kunststoffumspritzung

Neben ausschließlich metallischen Filtern und Formteilen produzieren wir auch Hybridelemente. Eine Kunststoffumspritzung (z. B. mit PA66 oder Spezialkunststoffen) ermöglicht dabei:

  • Die Formgebung dreidimensionaler Halbzeuge aus Metalldrahtgewebe.
  • Die integrierte Abdichtung eines Filters.
  • Den Schutz vor scharfkantigen Formteilen.
  • Die einfache Montage des fertigen Filters.
Der Branchentreff 4.0 bündelt die Kompetenz der Kunststoffbranche in einem Portal. Der Branchentreff 4.0 bündelt die Kompetenz der Kunststoffbranche in einem Portal. Der Branchentreff 4.0 bündelt die Kompetenz der Kunststoffbranche in einem Portal.

Eine Anwendung - mehrere Funktionen

Ein Beispiel von Tiefziehteilen aus der Elektrotechnik

Wussten Sie, dass unsere Gewebekörbe seit weit über 50 Jahren die Elektronikkomponenten an Mikrofonen vor äußeren Einwirkungen schützen?

Und nicht nur das:
Hier sorgt das Drahtgewebe zugleich für eine bessere Schallverteilung und eine optimale Akustik.

Beispiel Tiefziehteile: Handmikrofon Beispiel Tiefziehteile: Handmikrofon Beispiel Tiefziehteile: Handmikrofon
Mikrofonköpfe aus Drahtgewebe schützen, optimieren und gestalten.

Drahtgewebe im Praxiseinsatz

Sie möchten mehr über den Einsatz von Drahtgewebe in der Elektrotechnik und Elektronik erfahren?

Gerne stellen wir Ihnen die Funktionen, Vorteile sowie die unterschiedlichen Produktlösungen aus und mit Drahtgewebe einmal vor.

Elektrotechnik und Elektronik

Anfrage leicht gemacht

Checkliste für Ihre Angebotsanfrage

Wie Sie sehen, sind unsere Möglichkeiten nahezu unbegrenzt. Mithilfe dieser Checkliste erhalten wir alle relevanten Informationen, um Sie bestmöglich zu Ihrer individuellen Produktlösung zu beraten.

Ansicht der Checkliste für Ihre Angebotsanfrage. Ansicht der Checkliste für Ihre Angebotsanfrage. Ansicht der Checkliste für Ihre Angebotsanfrage.
