  • Virtuelles Gewebedesign
    Gewebekonfiguration im Vorfeld ermitteln

Kalkulierbares Design

Vorab definieren, probieren und auswerten

Die spezifischen Eigenschaften eines Drahtgewebes lassen sich durch Bindungsart, Drahtdurchmesser und Meshcount geometrisch exakt beschreiben und definieren. Diesen Umstand nutzen wir und ermitteln unter Einsatz der Software GeoDict die für Ihren Anwendungsbereich am besten geeignete Gewebekonfiguration bereits im Vorfeld. Durch Simulation verschiedener Situationen optimieren wir bestehende Drahtgewebespezifikationen und entwickeln neue.

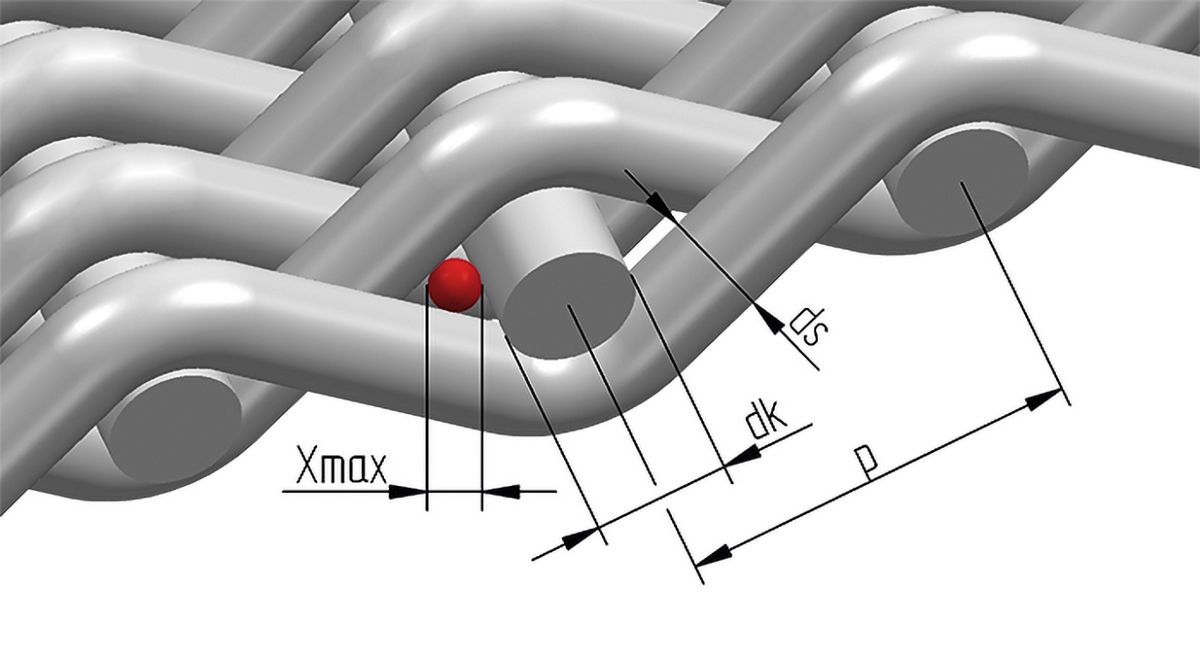

Geometrische Porengröße SPW Geometrische Porengröße SPW Geometrische Porengröße SPW

3D-Gewebemodell

Über die spezifischen Gewebeparameter, die sich aus Webart, Maschenweite/Teilung und Drahtdurchmesser ergeben, können wir die Struktur einzelner Gewebelagen und mehrlagiger Gewebe als reales 3D Gewebemodell darstellen.

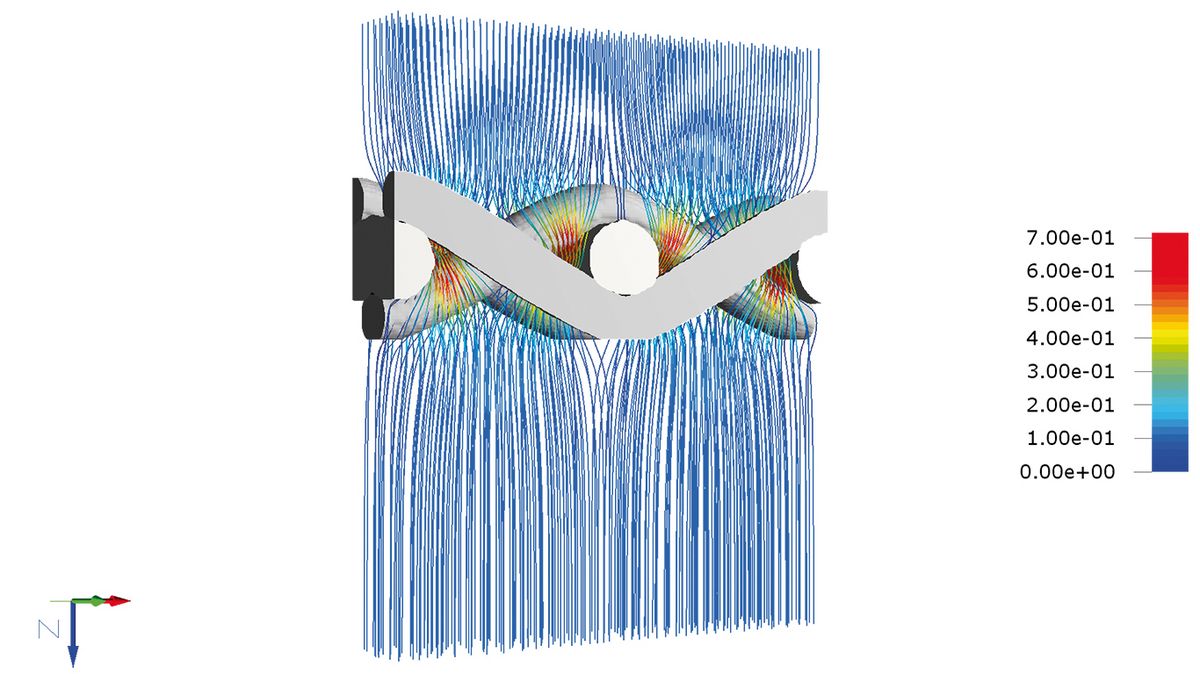

Simulation des gleichmäßigen Durchflusses durch ein Filtergewebe Simulation des gleichmäßigen Durchflusses durch ein Filtergewebe Simulation des gleichmäßigen Durchflusses durch ein Filtergewebe

Durchflussverhalten

Wir simulieren für Sie das Verhalten Ihres Gewebes oder Gewebelaminats in verschiedenen Fluiden wie z.B. Luft, Wasser oder Kraftstoff nach Anströmgeschwindigkeit oder Differenzdruck.

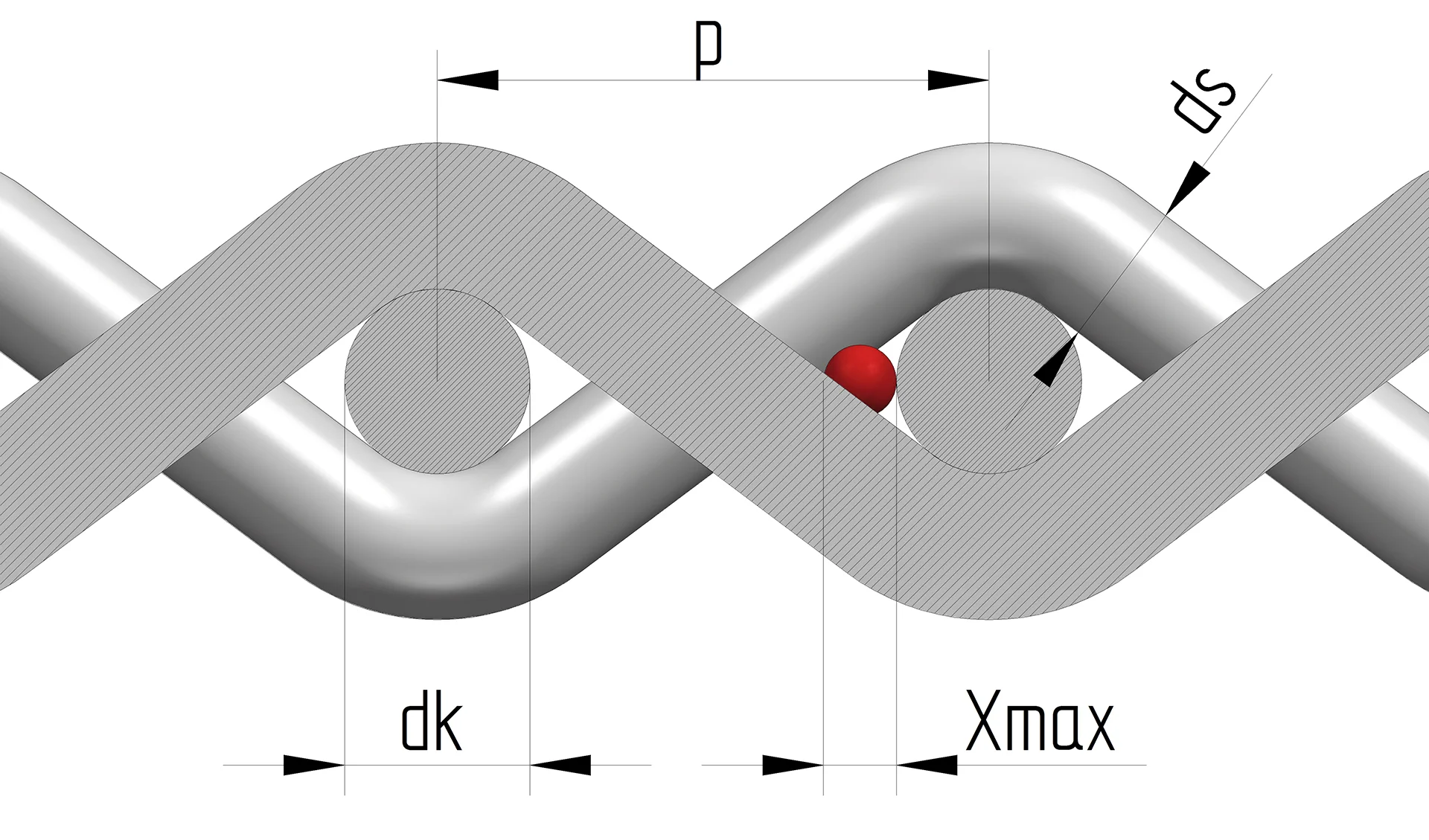

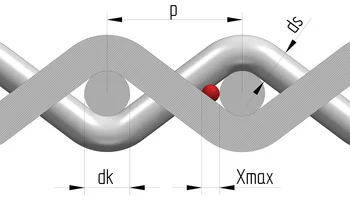

Geometrische Zeichnung der Präzisionspore SPW Geometrische Zeichnung der Präzisionspore SPW Geometrische Zeichnung der Präzisionspore SPW

Geometrische Porengröße

Für die geometrische Pore wird ein Kennwert ermittelt, der den Durchmesser einer Kugel beschreibt, die das Filtergewebe gerade noch passieren kann. Haver & Boecker gibt für die Porengröße (PG) den Wert Xmax (= maximale Porengröße) als Bezugsgröße an. Dass die mathematisch ermittelte geometrische Porengröße verlässlich ist, haben Glasperlentests bestätigt.

Ihre spezifischen Anforderungen an ein Filtergewebe können auf diese Weise bereits im Vorfeld optimal ausgelegt werden. Es kann unmittelbar passend für Ihre jeweilige Anlagenkonstruktion hergestellt werden, ohne dass zuvor aufwändige und kostenintensive Versuche durchgeführt werden müssen.
