Unsere MINIMESH® Filtertressen-Vielfalt

Präzise, sauber, effizient

Die Filtereigenschaften von MINIMESH® S-Filtertressen lassen sich präzise auf den jeweiligen Einsatzbereich abstimmen. Auch nach der Verarbeitung und in extrem geformten Bereichen bleibt die vorherbestimmte Charakteristik erhalten. Industrielle Filtrationsprozesse laufen damit dauerhaft stabil, präzise, sauber, energieeffizient und insgesamt wirtschaftlich.

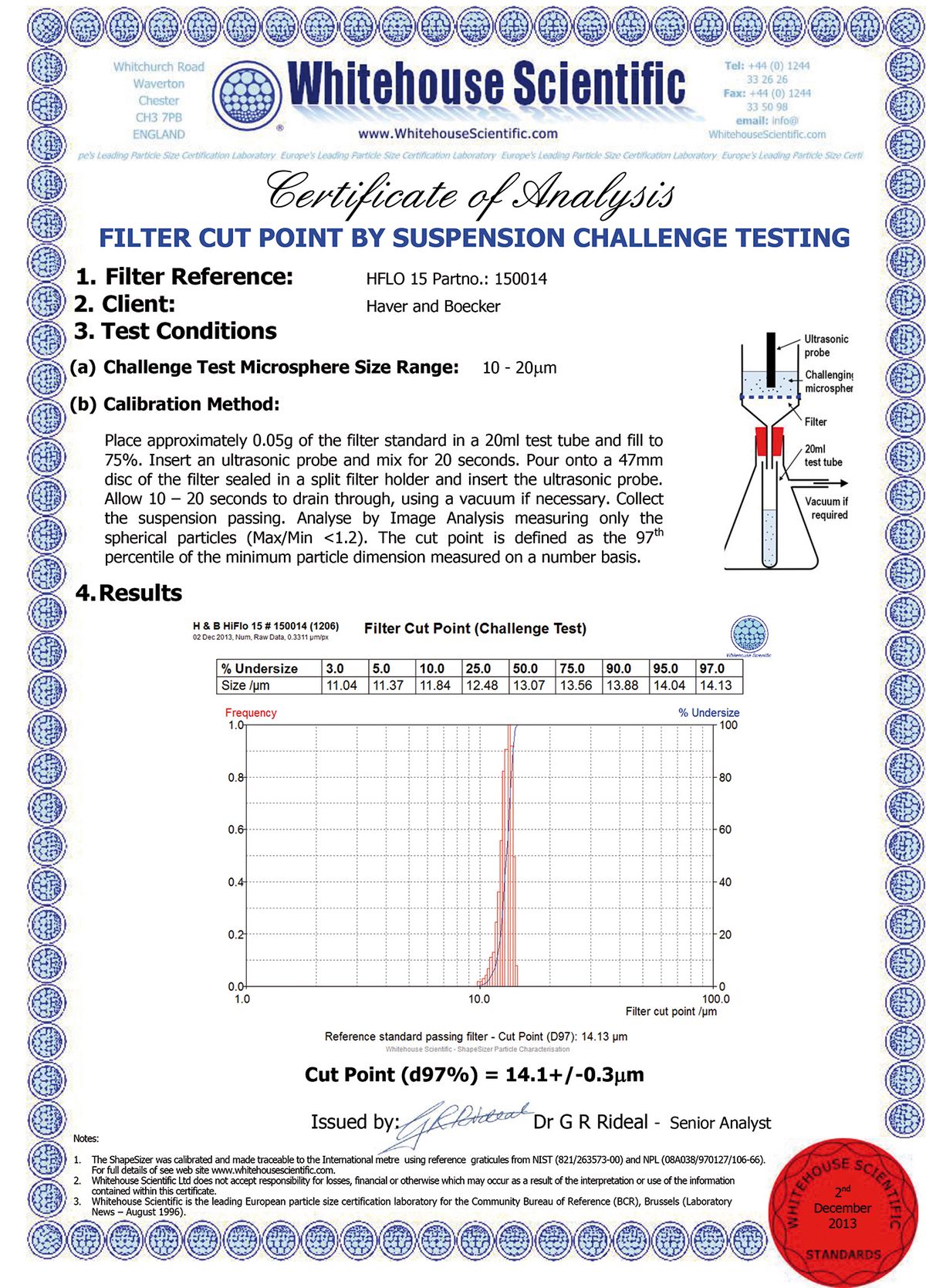

Zertifikat Whithouse Scientific Filter Cut Point Hiflo 15 Zertifikat Whithouse Scientific Filter Cut Point Hiflo 15 Zertifikat Whithouse Scientific Filter Cut Point Hiflo 15
Besonders bei Feinstgeweben mit Porengrößen < 20 µm wirkt sich die hohe Gleichmäßigkeit der Präzisionsporen aus.

Ausgezeichnet!

Höhere Trennschärfe durch Präzisionsporen

MINIMESH® S-Filtertressen verfügen über eine optimierte Porengeometrie mit präzise bestimmter Porengröße. Dadurch erzielen sie eine bisher nicht gekannte Trennschärfe und Formstabilität.

Für die geometrische Pore wird ein Kennwert ermittelt, der den Durchmesser einer Kugel beschreibt, die das Filtergewebe gerade noch passieren kann. HAVER & BOECKER gibt für die Porengröße den Wert Xmax (= maximale Porengröße) als Bezugsgröße an.

Zur Bewertung der Permeabilität dient der Druckverlustbeiwert für Luft im laminaren Strömungsfeld. Die den Verfahren zugrundeliegenden mathematischen Gleichungen hat Haver & Boecker in Zusammenarbeit mit der Universität Stuttgart entwickelt.

Mit bekannten Messverfahren zur Ermittlung der Porengröße und des Durchflussverhaltens wurden die mathematischen Formeln überprüft und bestätigt. Die maximale Porengröße wurde mit dem Glasperlentest ermittelt. Zusätzlich wendet Haver & Boecker im Rahmen der Qualitätssicherung die „Bubble Point Methode“ nach SAE ARP 901 an.

Das unabhängige, international renommierte Prüfinstitut WHITEHOUSE SCIENTIFIC bestätigt die hervorragenden Filtereigenschaften der MINIMESH® S-Generation mit „Präzisionsporen“.

Saubere Lösung: Verbesserte Abreinigung und geringere Verblockung

Filterwirkung und Durchflussleistung bleiben bei MINIMESH® S Filtertressen deutlich länger erhalten als bei anderen Filtermedien. Die Verblockungsneigung ist geringer, die Reinigung leichter. Das führt zu einer dauerhaft präzisen Filtration und längeren Standzeiten der eingesetzten Filtermedien.

Die Überprüfung dieser Eigenschaften erfolgt in Zusammenarbeit mit dem Institut für mechanische Verfahrenstechnik, IMVT. Dazu zählen die Luftdurchflussmessung, die Ermittlung des Fraktionsabscheidungsgrades (FAG), die Schmutzaufnahmekapazität mit Teststaub nach ISO 12103 sowie das Abreinigungsverhalten gemessen in Anlehnung an VDI 3926 Type 2. Zum Nachweis der hohen Reinheit von MINIMESH® S-Filtergeweben setzt HAVER & BOECKER ein automatisches Restschmutzanalyse-System ein.

Mikroskopische Restschmutzanalyse im Werklabor Mikroskopische Restschmutzanalyse im Werklabor Mikroskopische Restschmutzanalyse im Werklabor
Zum Nachweis der hohen Reinheit von MINIMESH® S-Filtergeweben verwendet Haver & Boecker ein genormtes Restschmutzanalysesystem.
Schmutzaufnahme HIFLO 30-S unbeladen Schmutzaufnahme HIFLO 30-S unbeladen Schmutzaufnahme HIFLO 30-S unbeladen
Schmutzaufnahmekapazität einer HIFLO 30-S unbeladen.
Schmutzaufnahme HIFLO 30 S beladen Schmutzaufnahme HIFLO 30 S beladen Schmutzaufnahme HIFLO 30 S beladen
Schmutzaufnahmekapazität einer HIFLO 30-S beladen.

Beste Werkstoffe für beste Gewebe

MINIMESH® S-Filtertressen werden überwiegend aus Edelstahl, zum Beispiel 1.4301, 1.4306, 1.4401 und 1.4404 hergestellt. Darüber hinaus bei Bedarf auch aus anderen Materialien, welche die für extrem dünne Drähte erforderlichen metallurgischen Eigenschaften besitzen.

Erfahren Sie hier mehr über die Werkstoffe für Drahtgewebe.

Alle Tressen in der Übersicht:

3D Ansicht Kugel MINIMESH® SPW-S 3D Ansicht Kugel MINIMESH® SPW-S 3D Ansicht Kugel MINIMESH® SPW-S
MINIMESH® SPW-S
3D Ansicht MINIMESH® BMT-ZZ-S 3D Ansicht MINIMESH® BMT-ZZ-S 3D Ansicht MINIMESH® BMT-ZZ-S
MINIMESH® BMT-ZZ-S
3D Anicht Kugel MINIMESH® HIFLO-S 3D Anicht Kugel MINIMESH® HIFLO-S 3D Anicht Kugel MINIMESH® HIFLO-S
MINIMESH® HIFLO-S
3D Ansicht MINIMESH® RPD-S 3D Ansicht MINIMESH® RPD-S 3D Ansicht MINIMESH® RPD-S
MINIMESH® RPD-S
3D Ansicht Kugel MINIMESH® DTW-S 3D Ansicht Kugel MINIMESH® DTW-S 3D Ansicht Kugel MINIMESH® DTW-S
MINIMESH® DTW-S
3D Asnicht MINIMESH® TRD-S 3D Asnicht MINIMESH® TRD-S 3D Asnicht MINIMESH® TRD-S
MINIMESH® TRD-S
3D Ansicht Kugel MINIMESH® BMT-S 3D Ansicht Kugel MINIMESH® BMT-S 3D Ansicht Kugel MINIMESH® BMT-S
MINIMESH® BMT-S
3D Ansicht MINIMESH® RPD HIFLO-S 3D Ansicht MINIMESH® RPD HIFLO-S 3D Ansicht MINIMESH® RPD HIFLO-S
MINIMESH® RPD HIFLO-S
Zeichnung-SPW + Kugel-XMax Zeichnung-SPW + Kugel-XMax Zeichnung-SPW + Kugel-XMax
SPW – Single Plain Dutch Weave. Glatte Tresse

Porengrößenbereich:

  • 30 µm bis 300 µm


Eigenschaften

  • Leichte Reinigung
  • Enge Porenverteilung
  • Hohe Durchflusseigenschaften bei guter mechanischer Festigkeit


Anwendungsbeispiele:

  • Große Anwendungsbreite in der Filtration von Luft, über Trinkwasser bis zum Hydrauliköl
  • Einsatz in Blitzschutz- und Schallschutzsystemen
  • Kunststoff-Extrusion
  • Gas-Exploration
MINIMESH® HIFLO-S: Hochleistungs-Filtertresse
Zeichnung-HIFLO + Kugel-XMax Zeichnung-HIFLO + Kugel-XMax Zeichnung-HIFLO + Kugel-XMax
HIFLO – High Flow Filter Weave. Hochleistungs-Filtertresse

Porengrößenbereich:

  • 15 µm bis 40 µm


Eigenschaften:

  • Hohe Durchflussleistung bei kleinen Porengrößen
  • Leichte Reinigung und gute Rückspülbarkeit
  • Sehr enge Porengrößenverteilung


Anwendungsbeispiele:

  • Filtration von Luft bei großen Volumenströmen und geringer Schmutzbelastung
  • Einsatz als Absolutfilter in Schmierölkreisläufen und Kraftstoffsysteme
Zeichnung-DTW + Kugel-XMax Zeichnung-DTW + Kugel-XMax Zeichnung-DTW + Kugel-XMax
DTW – Dutch Twilled Weave. Köpertresse

Porengrößenbereich:

  • 7 µm bis 120 µm


Eigenschaften:

  • Mechanisch robust
  • Enge Porenverteilung
  • Exakter Trenngrad


Anwendungsbeispiele:

  • Schutzfilter für Einspritzsystem
  • Trinkwasseraufbereitung
  • Gas- und Öl-Exploration
  • Filtration von Blut-Plasma
  • Vielseitig einsetzbar bis hin zur Filtration von zähflüssigen Stoffen, wie z.B. Kakaobutter
Zeichnung-BMT + Kugel-XMax; Zeichnung-BMT-ZZ + Kugel-XMax Zeichnung-BMT + Kugel-XMax; Zeichnung-BMT-ZZ + Kugel-XMax Zeichnung-BMT + Kugel-XMax; Zeichnung-BMT-ZZ + Kugel-XMax
BMT – Broad Mesh Twilled Dutch Weave. Breitmaschen-Köpertresse
Zeichnung-BMT + Kugel-XMax; Zeichnung-BMT-ZZ + Kugel-XMax Zeichnung-BMT + Kugel-XMax; Zeichnung-BMT-ZZ + Kugel-XMax Zeichnung-BMT + Kugel-XMax; Zeichnung-BMT-ZZ + Kugel-XMax
BMT-ZZ – Broad Mesh Twilled Dutch Weave. Breitmaschen-Köpertresse

Porengrößenbereich:

  • 13 µm bis 55 µm


Eigenschaften:

  • Gute Durchflussleistung
  • Mechanisch besonders robust bei Zick-Zack-Bindung


Anwendungsbeispiele:

  • Rauchgasfiltration
  • Kunststoff-Extrusion
  • Schutzfilter für Additivbeimischungen in Einspritzsystemen
MINIMESH® RPD-S: Panzertresse

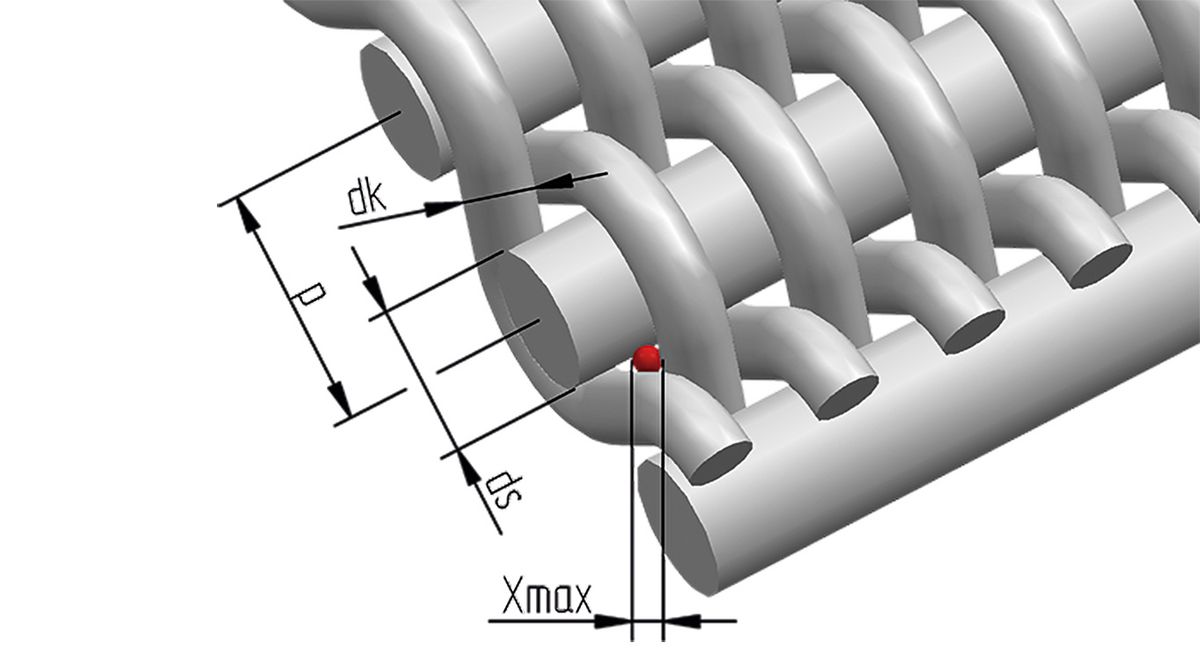

Zeichnung-RPD + Kugel-XMax Zeichnung-RPD + Kugel-XMax Zeichnung-RPD + Kugel-XMax
RPD – Reverse Plain Dutch Weave. Panzertresse

Porengrößenbereich:

  • 20 µm bis 315 µm


Eigenschaften:

  • Mechanisch robust
  • Hohe Durchflussleistung


Anwendungsbeispiele:

  • Anschwemmfilter
  • Verwendung in Schallschutzsystemen
  • Filtration von Ballastwasser
  • Öl-Exploration

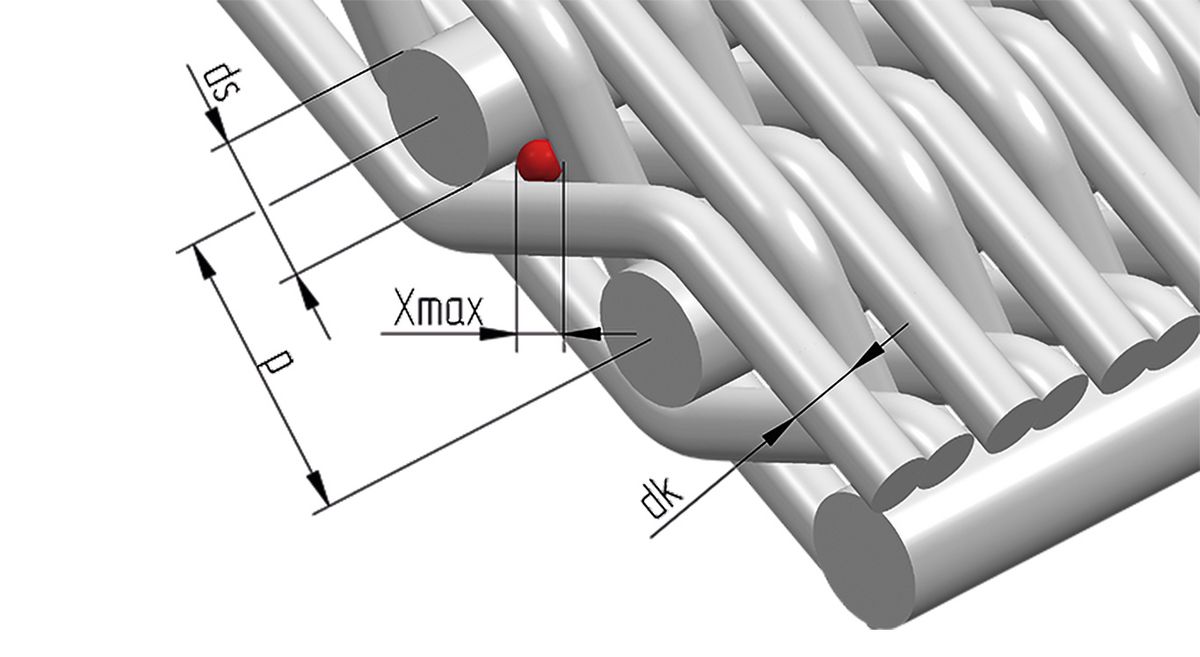

Zeichnung-TRD + Kugel-XMax Zeichnung-TRD + Kugel-XMax Zeichnung-TRD + Kugel-XMax
TRD – Twilled Reverse Plain Dutch Weave. Panzertresse

Porengrößenbereich:

  • 75 µm bis 540 µm


Eigenschaften:

  • Mechanisch robust
  • Hohe Durchflussleistung


Anwendungsbeispiele:

  • Verwendung als Filterband
  • Kunststoff-Extrusion
  • Öl-Exploration

*Patentiert: US020110290369, CH000000702351

Zeichnung-RPD-HIFLO + Kugel-XMax Zeichnung-RPD-HIFLO + Kugel-XMax Zeichnung-RPD-HIFLO + Kugel-XMax
RPD-HIFLO – korrosions- und temperaturbeständige Hochleistungs-Filtertresse in neuer Webtechnik mit Porengrößen < 40 µm

Porengrößenbereich:

  • kalibrierbar von 5 µm bis 40 µm


Eigenschaften:

  • Doppelter Durchfluss bei gleicher Porengröße wie vergleichbare Filtertressen
  • Exzellente Trennschärfe und Stabilität
  • Korrosions- und temperaturbeständige Sonderwerkstoffe
  • Optimale Schmutzaufnahme und Abreinigungfähigkeit


Anwendungsbeispiele:

  • Sand-Control-Screens
  • Rohöl Filtration
  • Ballastwasser Filtration
  • Feinfiltration in der chemischen und pharmazeutischen Industrie
