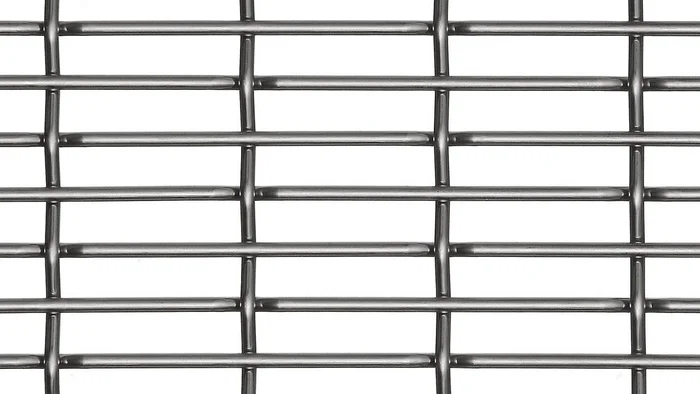

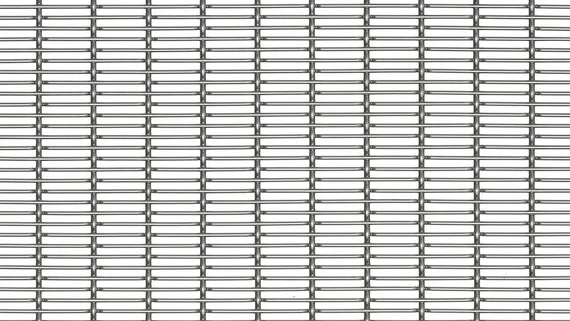

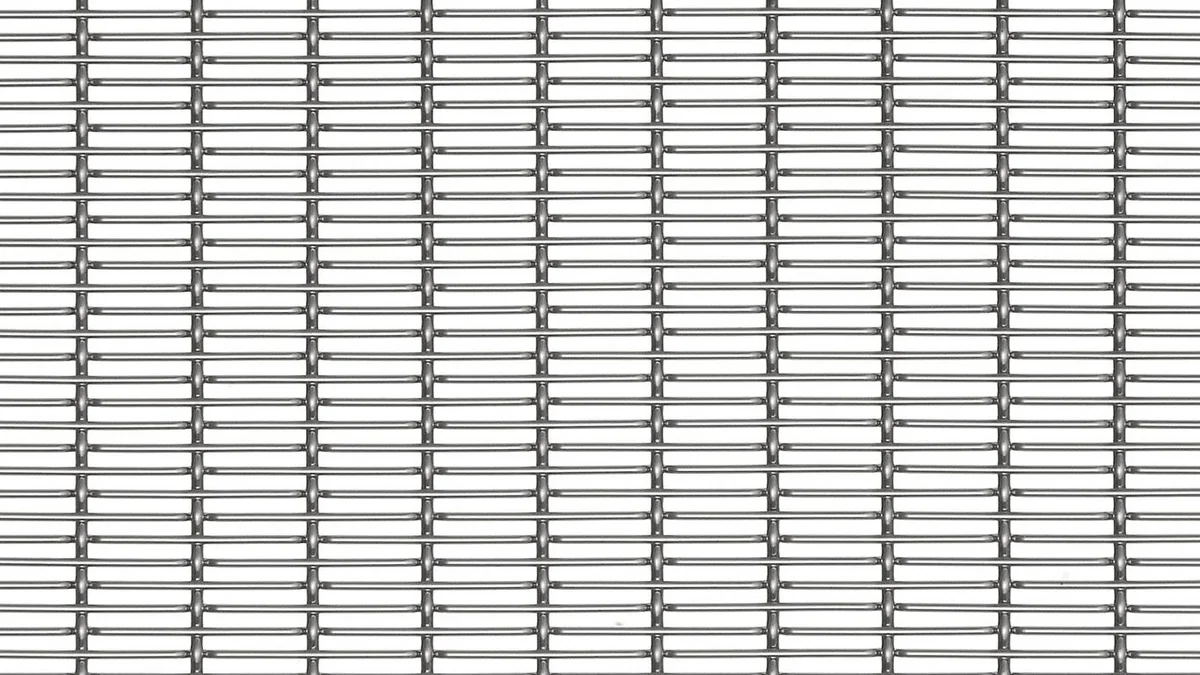

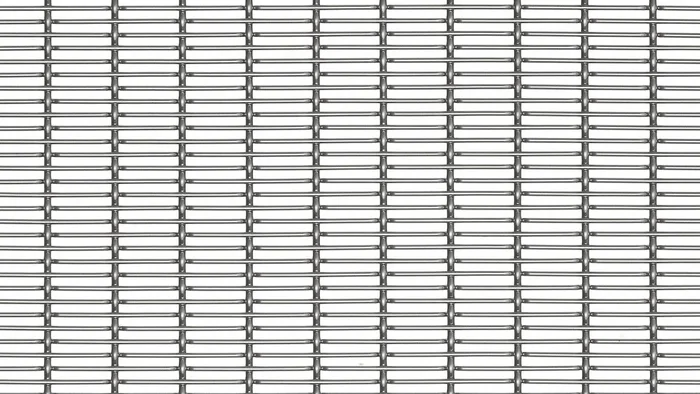

Drahtgewebe EGLA-MONO

Modernes Design mit Funktionalität und Nachhaltigkeit

Neben der Theater Hall und der Internal Art Wall wurden auch in der Conference Hall Gewebekassetten aus Bronzegewebe installiert. Da es sich bei diesem Raum durch die unzähligen Umbaumöglichkeiten um einen wahren Multifunktionsraum handelt, wurden für hier viele individuelle Sonderlösungen für Decken- und Eckbereiche angefertigt.

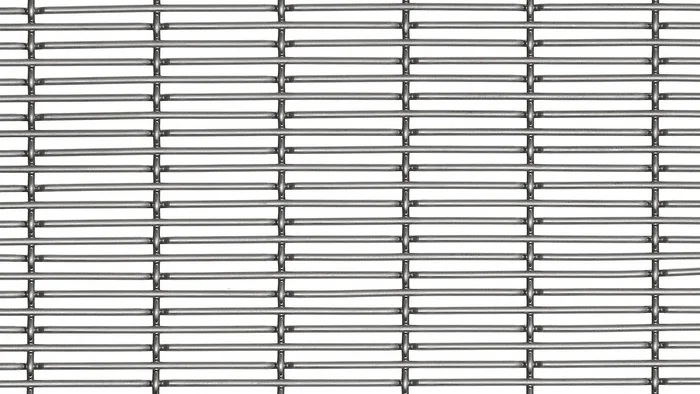

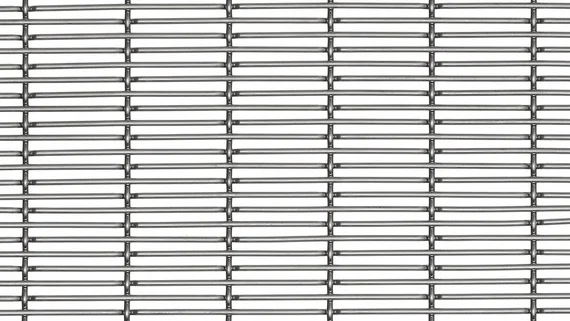

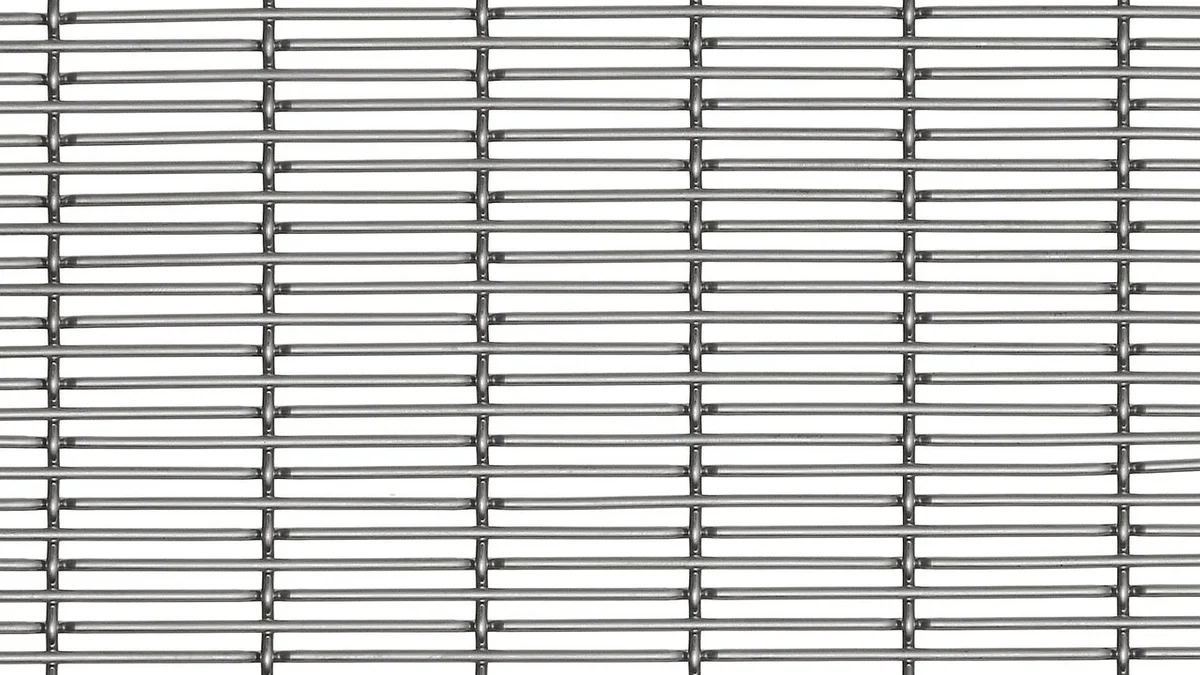

Das verwendete Gewebe <link 132 - - "HAVER Architekturgewebe EGLA-MONO 4391">EGLA-MONO 4391</link> bewirkt durch seine einseitig glatte Oberfläche ein besonders flächiges Erscheinungsbild. Das Architekturgewebe aus Bronze wurde mit Klarlack überzogen und auf schwarz beschichtete Aluminiumrahmen geklebt.

Akustikvlies in den Kassetten der Decken- und Wandverkleidung erzielen schallmindernde Wirkungen und verbessern die <link 48 - - "Akustik durch Architekturgewebe verbessern">Raumakustik</link>.

Damit das flächige und homogene Erscheinungsbild dieser dekorativen Drahtgewebeflächen nicht beeinträchtigt wird, entwickelte HAVER & BOECKER speziell für die Anforderungen des Qatar National Convention Centre ein unsichtbares Befestigungssystem, bei dem die Revisionierbarkeit der einzelnen Elemente gewährleistet bleibt. Durch die jeweiligen Strukturen kombinieren sie Luftdurchlässigkeit und akustische Neutralität mit einem optisch geschlossenen und homogenen Gesamtbild.

Architekturgewebe im Qatar National Convention Centre

Mit insgesamt 6.000 m² Architekturgewebe an Decken und Wänden ist HAVER & BOECKER im Innern des Qatar National Convention Centre vertreten. Um den exklusiven Anforderungen an die Raumwirkung gerecht zu werden, entschieden sich die zuständigen Planer für Bronzegewebe von HAVER & BOECKER. Die hochwertige Ästhetik der Architekturgewebe, sowie die guten Eigenschaften lange Lebensdauer, Nicht-Brennbarkeit, leichte Pflege und Recyclingfähigkeit vereinfachten die Entscheidung der Bauherren.

Neben der „Theater Hall“, der“ Conference Hall“ und der „Internal Art Wall“ wurden von HAVER & BOECKER einbaufertige Kassettenelemente aus Architekturgeweben auch für diverse Veranstaltungsräume angefertigt. Bei den Gewebekassetten handelt es sich um individuelle Sonderanfertigungen, um die Eckbereiche und Deckeneinbauten in jedem Raum passgenau verkleiden zu können.

Je nach Blickwinkel erscheint die Drahtgewebefassade blickdicht oder transparent.

 Aufgabe:

•     Verkleidung der Fassade des Verwaltungsgebäudes

•     Nicht sichtbares Spannsystem

Lösung:

•     Entwicklung eines speziellen Befestigungs- und Spannsystems

Für den Gebäudekomplex des Children's Medical Center in Austin wurden viele naturfarbene Materialien verbaut und mit der entsprechenden Landschaftsarchitektur verbunden.

Die einbaufertig gelieferten Gewebeelemente passen sich nahtlos in diese Umgebung an. Sie wurden als Absturzsicherung an den diversen Fluchttreppenhäuser als auch am Parkhaus unterhalb des Hubschrauberlandeplatzes eingesetzt.

Die HAVER & BOECKER Spanntechnik berücksichtigt dabei die hohen Windgeschwindigkeiten, die durch die Hubschrauber entstehen können.

Neben den guten Schallschutzwerten bieten Systeme mit Architekturgewebe beste Wartungseigenschaften.

Durch die Verwendung von Einzelkomponenten können Gewebe, Absorber und Unterkonstruktion getrennt voneinander gewartet oder ausgetauscht werden.

Eine solche Notwendingkeit zeigte sich zum Beispiel nach der Dresdner Flutkatastrophe 2002.

Die Elemente wurden an der oberen Seite mit einer Flachspannkante versehen, die an die bauseitige Unterkonstruktion geschraubt wurden. Um auf Zwischenanbindungen verzichten zu können, sind die Abstände der unteren Spannpunkte entsprechend reduziert und gleichzeitig starke Federn eingesetzt worden.

HAVER & BOECKER lieferte einbaufertige Gewebeelemente.

Aufgabe:

• Verkleidung großer Deckflächen ohne sichtbaren Durchhang
• Revisionierbarkeit in Teilbereichen
• Berücksichtigung der polygonalen Form des Baukörpers



Lösung:

• Spannen langer Bahnen mit Zwischenabhängung
• Revisionierbare Kassettenelemente
• Sonderelemente für die polygonale Konstruktion

Das Parkhaus im französischen Moulins wurde einer umfangreichen Renovierung unterzogen. Dabei erhielt es eine ansprechende Fassadenverkleidung aus dem semi-transparenten Architekturgewebe EGLA-MONO 4391 von HAVER & BOECKER. Durch die einseitig glatte Oberfläche des Gewebetyps erhält die Fassadenverkleidung optisch ein besonders flächiges Erscheinungsbild mit homogenen Lichtreflektionen.

Die Gewebeverkleidung wertet nicht nur die Optik des Parkhauses auf, sondern sie steigert auch die Funktionalität. Die offene Gewebefläche von 52% ermöglicht eine natürliche Belichtung und Belüftung des Parkhausinnern, so dass Energiekosten für Beleuchtungen und Ventilationssysteme deutlich reduziert werden können.

Der Innenhof des französischen Hotels „Hôtel de la Communauté de Mourenx“ wurde vom Architekturbüro Gilles Bouchez Architecture. aus Paris neu gestaltet. Hierzu verwendete der Architekt die Architekturgewebe EGLA-MONO 4391 und EGLA-MONO 4211 von Haver & Boecker. Die einseitig glatte Oberfläche des Gewebetyps EGLA-MONO bewirkt an der Fassade optisch ein flächiges Erscheinungsbild. Aufgrund der Maschenform und der speziellen Kröpfung besitzt das Gewebe zusätzlich eine gute Eigenstabilität.

Die Gewebeverkleidung im Innenhof soll nicht nur den Außenbereich optisch aufwerten, sondern dem Gebäude auch einen nützlichen Sonnenschutz bieten.

Semi-transparente Edelstahlgewebe eignen sich anhand ihrer abgestimmten offenen Fläche hervorragend als effektiver Sonnenschutz. Sie filtern das Sonnenlicht und tragen zu einen angenehm kühlen und zugleich wohnlich hellen Raumklima bei.

Das Institut für Mechanik und Akustik der französischen Forschungsorganisation CNRS in Marseille setzten die Architekten von Groupe-6 eine umlaufende Fassadenverkleidung aus HAVER Architekturgewebe ein. Die semitransparente Gewebeverkleidung aus dem Edelstahlgewebe EGLA-MONO 4391 von Haver & Boecker fungiert dabei nicht nur als reines Gestaltungselement sondern bietet zugleich mit einer offenen Fläche von 52 % einen effektiven Sonnenschutz.

Insgesamt wurden 1.940 m² HAVER Architekturgewebe in einbaufertigen Elementen geliefert.

Für die Fassadenverkleidung kam das HAVER Architekturgewebe EGLA-MONO 4391 zum Einsatz.

Metallgewebe eignet sich aufgrund der semitransparenten Geometrie sehr gut als außen liegender Sonnenschutz. Insbesondere bei einem hohen Einfallswinkel des Sonnenlichtes erreicht die Struktur des Architekturgewebes eine effektive Verschattung und schützt vor sommerlicher Überhitzung der Räumlichkeiten.

In Denver, der Hauptstadt Colorados, steht der siebte Levitt Pavilion in den Vereinigten Staaten von Amerika. Der Levitt Pavilion ist Teil einer wachsenden Familie von Levitt Musikzentren und Konzertsälen in ganz Amerika, die von der „Mortimer & Mimi Levitt Foundation“  begründet wurde.  Diese ist eine private Familienstiftung, die 1963 von Mortimer und Mimi Levitt gegründet wurde, um Kunst, Kultur und Bildung zu unterstützen.

Der Levitt Pavilion befindet sich innerhalb des 88 Hektar großen Ruby Hill Park im Südwesten von Denver.  Neben einer Berghütte, Picknick- und Spielplätzen soll besonders der Levitt Pavilion zur Revitalisierung des Parks beitragen. Jährlich werden hier rund 50 kostenlose Konzerte mit lokalen, regionalen, nationalen und internationalen Künstlern veranstaltet.  Außerhalb der Konzertreihe steht das hochmoderne Amphitheater des Levitt Pavilion Denver für Schulen, Kunstorganisationen, externe Veranstalter und anderen gemeinnützigen Organisationen zur Verfügung.

Gewebeverkleidung mit HAVER Architekturgewebe
Der Veranstaltungsort lockt mit einer ungewöhnlichen Architektur, die so unverwechselbar und vielfältig erscheint, wie die zahlreichen Künstler, die auf ihrer Bühne auftreten. Die 1.500 Quadratmeter große Bühne des scharfwinkeligen Pavilions  wird von einer Leinwandkulisse aus Metallgewebe flankiert. Das Architekturbüro studiorope verwendete dafür das HAVER Architekturgewebe EGLA-MONO 4391. Drahtgewebe des Typs EGLA-MONO besitzen durch ihre glatte Oberfläche optisch ein besonders flächiges Erscheinungsbild und können sowohl als Rechteck- oder auch als Quadratmasche eingesetzt werden.

Insgesamt 39 Gewebeelemente mit unterschiedlichen Geometrien bilden auf ungefähr 215 m² den Bühnenhintergrund. Sie wurden mit dem bewährten Befestigungssystem aus Fachspannkannte, Gabelschrauben und Druckfedern an den Pavilion montiert. Die Spanntechnik wurde an die Gegebenheiten so angepasst, dass die schrägen Stirnseiten der Gewebe entsprechend eingefasst und gespannt werden konnten.

HAVER Architekturgewebe aus Edelstahl erfüllen als Absturzsicherung höchste Ansprüche an Sicherheit und Stabilität. Je nach Einsatzzweck stehen unterschiedliche Gewebearten und Legierungen zur Verfügung, die besonders unempfindlich gegenüber Witterungseinflüssen und mechanischen Einwirkungen sind.

Über der Avenue de la Plaine führt die Fußgängerbrücke hinüber zum neuen Pavillion 6 der Paris Expo. Als Absturzsicherung für diesen Fußgängerüberweg kam das semitransparente Edelstahlgewebe EGLA-MONO 4391 mit einer Lackierung im RAL-Farbton 1035 zum Einsatz. Durch die einseitig glatte Oberfläche erzeugt dieses Drahtgewebe optisch ein besonders flächiges Erscheinungsbild.

Haver & Boecker lieferte 38 einbaufertige Gewebeelemente inklusive Befestigungstechnik.

Photo: ©Philippe Chancel

Im französischen Friville-Escarbotin erhielt der Büro-Neubau der Firma DELABIE eine Fassadenverkleidung aus HAVER Architekturgewebe. HAVER Architekturgewebe öffnet Architekten und Planern eine Vielzahl von Gestaltungsmöglichkeiten für Außenfassaden. Dabei verbinden die Gewebeverkleidungen bei Neubau- ebenso wie bei Renovierungsprojekten anspruchsvolle Ästhetik mit hoher Funktionalität. Aus einer breit gefächerten Auswahl an unterschiedlichen Gewebetypen wählten die Architekten von A4 architectes das Architekturgewebe EGLA-MONO 4391. Überzeugt hat sie nicht nur die elegante Ästhetik der Gewebeverkleidung, sondern auch die funktionalen Eigenschaften des Metallgewebes.

Effektiver Sonnenschutz mit perfekter Sicht nach außen
Optisch erzeugen Fassadenverkleidungen mit Architekturgeweben des Typs EGLA-MONO aufgrund ihrer einseitig glatten Oberfläche ein sehr homogenes Erscheinungsbild mit flächigen Lichtreflexionen. Die semitransparente Gewebeverkleidung aus dem Edelstahlgewebe ist nicht nur reines Gestaltungselement, sondern fungiert zugleich als effektive Sonnenschutzfassade. Denn die Gewebestruktur filtert die steil einfallenden Strahlen des Sonnenlichts. Somit trägt das Sonnenschutzgewebe zu einem angenehm kühlen aber trotzdem hellen Raumklima bei. Trotz Sonnenschutzfunktion wirkt die Fassadenverkleidung aus dem Metallgewebe EGLA-MONO 4391 mit einer offenen Fläche von 52 % von Innen extrem transparent und ermöglicht eine unverstellte Sicht aus dem Innenraum hinaus auf die Straße.

Haver & Boecker lieferte konfektionierte und einbaufertige Gewebe-Elemente. Die bis zu 7,30 Meter langen und 3 Meter breiten Gewebebahnen wurden über die gesamt Fassadenhöhe gespannt und mit dem bewährten Befestigungssystem aus Flachspannkanten, Gabelschrauben und Druckfedern montiert.

Fotos: © Drake Tamron

Vom Architekturbüro Bialosky Cleveland wurde das Lifestyle-Zentrum Crocker Park in Westlake, Ohio entworfen und 2004 eröffnet. In erster Linie ist Crocker Park ein Einkaufszentrum mit zusätzlichen Erholungs- und Sozialflächen, das an Anlehnung an eine französische Kleinstadt geplant wurde.

Mittlerweile umfasste es auf 185.000 m² 650 High-End Wohneinheiten,  131 Geschäfte, 26 Gastronomiebetriebe und diverse Büroflächen. Mit all seinen Geschäften und Lokalitäten lockt Crocker Park  jährlich mehr als 16 Millionen Besucher nach Westlake.

2015 wurde von Bialosky Cleveland ein neues Parkhaus mit einer Fassadenverkleidung aus HAVER Architekturgewebe errichtet. Das Parkhaus K liegt in prominenter Lage an der nordöstlichen Ecke des Crocker Parks und dient primär dem Unterhaltungsviertel mit seinem Theater, den Hotels und Restaurants als Parkmöglichkeit.

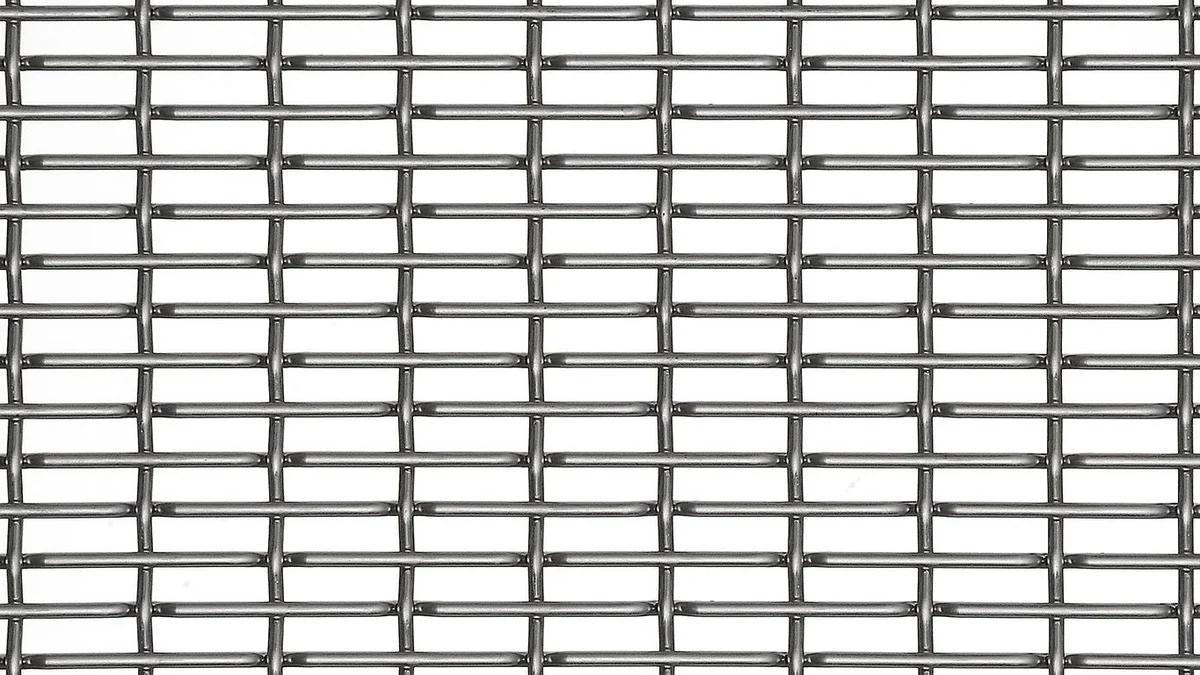

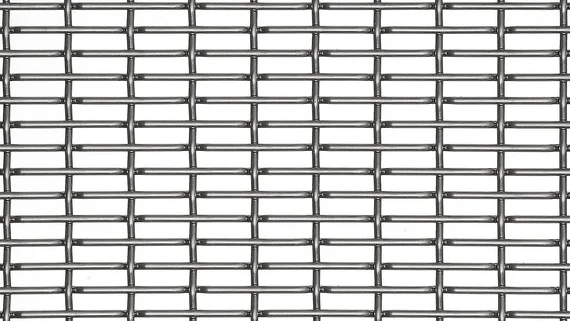

Im Bereich der Ein-/Ausfahrt wurde ein Teil der Fassade mit dem HAVER Architekturgewebe EGLA-MONO 4631 verkleidet. Gewebe der Webart EGLA-MONO werden aufgrund ihres homogenen Erscheinungsbildes mit großflächigen Lichtreflektionen sehr gerne zur Fassadengestaltung eingesetzt.

HAVER Architekturgewebe überzeugen durch eine edle Optik und erfüllen dabei höchste Ansprüche an Sicherheit und Stabilität. Das Metallgeflecht aus Edelstahl ist pflegeleicht, wartungsfrei, nicht brennbar und schützt den Innenraum vor zu starker Sonneneinstrahlung. Gleichzeitig gewährleistet das Gewebe EGLA-MONO 4631 mit einer offenen Fläche von 58 % die notwendige Belüftung der dahinter liegenden Parkflächen.

Die ca. 9x3 m langen Gewebebahnen wurden mit dem bewährten Befestigungssystem aus Flachspannkante, Gabelschrauben und Druckfedern an die Fassade angebracht.

Aufgabe:

•     Verkleidung der Messehallenfassade

•     Optische Gestaltung

Lösung:

•     Spannen einzelner Bahnen mit HAVER & BOECKER Spannsystem

Um das LAPD MTD+MSP Parkhaus aufzupeppen haben JFAK Architekten eine einzigartige Fassade konzipiert, die aus Architekturgewebe besteht, das ein spezielles "Blätter"-Design zeigt und gleichzeitig eine geschwungene Form aufweist.

Zusammen mit unserer amerikanischen Niederlassung W.S. Tyler wurde HAVER & BOECKER zum ersten Mal im Sommer 2005 mit diesen Ideen vom Architektenteam kontaktiert. Fast genau vier Jahre später wurden 49 Drahtgewebeelemente in einer Gesamtfläche von 1300 m² installiert.

Um die geschwungene Form verwirklichen zu können, wurden die Elemente des Typs EGLA-MONO 4832 in vertikal und horizontal gespannte Elemente geteilt. 34 vertikale Elemente sind bis zu 13500 mm lang und 2440 mm breit. Die 12 horizontalen Elemente des Vordachs sind bis zu 5750 mm lang und haben die gleiche Breite. Zusätzlich gibt es drei gerade Elemente an einem Ende des Parkhauses, die 13100 mm lang und 1830 mm breit sind.

Alle Elemente sind mit dem HAVER & BOECKER Standardbefestigungssystem "Flachspannkante mit Gabelschraube" ausgerüstet. Mittels Druckfedern kann die Spannung genau eingebracht werden. Drahtbiegeteile sorgen dafür, daß die Gewebeelemente an den Zwischenanbindungsebenen gesichert sind.

Die Lackierung zeigt sich überlappende Blätter, die in zwei verschiedenen Grüntönen lackiert sind. Die in der Vorlage ursprüngliche vorhandene dritte Farbe wurde auf Wunsch des Architekten nicht umgesetzt, um für einen Teil der Fassade die funkelnden und reflektierenden Eigenschaften des Edelstahls beizubehalten. Die Lackierung war der letzte Fertigungsschritt und wurde direkt vor der Verschiffung von Deutschland nach Los Angeles vorgenommen.
