HAVER & BOECKER
  • Une diversité sans limites
    À une ou plusieurs couches, plat ou plissé, avec ou sans perforation

Disques et pièces en toile

Dessin d’un disque filtrant avec bordure Dessin d’un disque filtrant avec bordure Dessin d’un disque filtrant avec bordure

Votre recherche de filtre plat, robuste et surtout précis - qu’il soit rond ou carré - touche à sa fin. La forme et la variante sont déterminées par l’application et la fonction respectives. Nous serons ravis de vous aider à les définir. Grâce à des processus de fabrication bien coordonnés, vous pouvez également compter sur la haute qualité des composants requis, même avec des types de tissus exigeants.

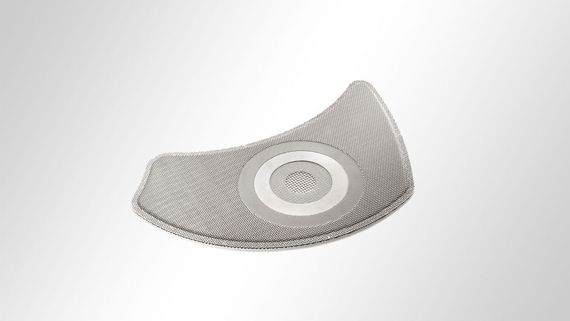

Différents disques et pièces en toile métallique

Contours

Techniquement, tout est possible ou presque

Les contours de nos pièces découpées correspondent à vos souhaits et à vos exigences:

  • Rondes, rectangulaires, carrées, réniformes, trapézoïdales ou ovales.
  • Vous avez besoin d’une forme particulière ? Nous serons également heureux de construire l’outil de poinçonnage approprié pour ce faire.

Remarque :
Selon la quantité et la taille (diamètre de 2,5 mm ou même de 5 m), les disques et les pièces de tissu sont produites à l’aide de différents procédés de coupe.

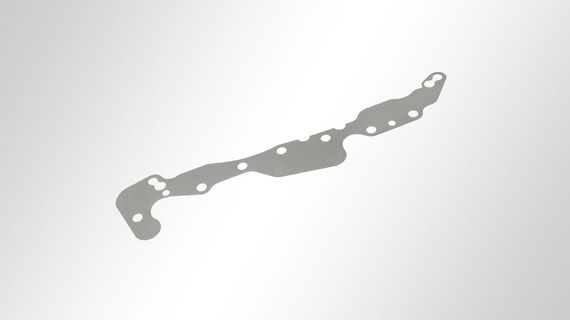

Les pièces découpées en toile métallique peuvent être rondes, rectangulaires, carrées, réniformes, trapézoïdales ou ovales. Des formes spéciales sont également possibles. Les pièces découpées en toile métallique peuvent être rondes, rectangulaires, carrées, réniformes, trapézoïdales ou ovales. Des formes spéciales sont également possibles. Les pièces découpées en toile métallique peuvent être rondes, rectangulaires, carrées, réniformes, trapézoïdales ou ovales. Des formes spéciales sont également possibles.

Bordures

Des avantages on ne peut plus évidents

Les bordures protègent vos doigts des fils métalliques tranchants situés sur le bord du filtre. En même temps, ils stabilisent les composants en toile métallique à une ou plusieurs couches, empêchent les fils de bord de tomber et permettent de séparer le produit.

Bordure séparée

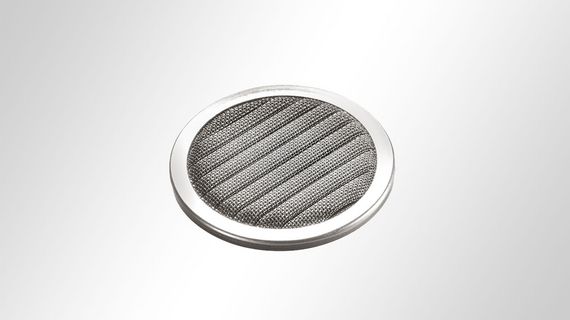

Disque filtrant en toile métallique avec bordure en métal Disque filtrant en toile métallique avec bordure en métal Disque filtrant en toile métallique avec bordure en métal

La diversité de matériaux en termes de toiles métalliques se reflète également dans les bordures métalliques des pièces découpées et des ébauches, essentiellement rondes. Outre l’acier inoxydable et l’acier, des métaux non ferreux tels que l’aluminium ou le cuivre sont également utilisés si nécessaire.

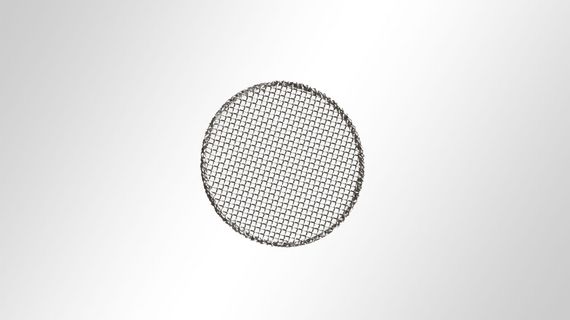

Disque en toile métallique avec bord comprimé (tamis à brides) Disque en toile métallique avec bord comprimé (tamis à brides) Disque en toile métallique avec bord comprimé (tamis à brides)

La compression des fils de bord d’une disque permet de fixer solidement ces fils. Par rapport aux simples découpes, ce que l’on appelle les tamis à brides peuvent être séparés et sont donc particulièrement adaptés à un traitement ultérieur automatique. Les tamis à brides sont poinçonnés en une seule opération, si nécessaire également emboutis et compressés (3 en 1). Ainsi, nous pouvons produire le plus grand nombre de pièces possible en peu de temps et répondre en toute fiabilité aux exigences économiques du produit.

Les tamis à brides sont utilisés dans les cas suivants :

  • Alimentation en eau
  • Inhalateurs de poudre
Filtre à huile de transmission plissé avec forme spéciale et surmoulage en plastique Filtre à huile de transmission plissé avec forme spéciale et surmoulage en plastique Filtre à huile de transmission plissé avec forme spéciale et surmoulage en plastique

Les disques et les pièces de tissu en toile métallique à une ou plusieurs couches sont dotées d’un surmoulage en plastique faisant office d’élément de protection des bords, d’étanchéité, de jonction, de support ou d’assemblage. Outre les plastiques standard tels que le PA66, Haver & Boecker transforme également des plastiques spéciaux tels que le PEEK, un plastique résistant à la chaleur.

Sur la profondeur de fabrication

Compression des zones de bordure
img-3093 img-3093 img-3093

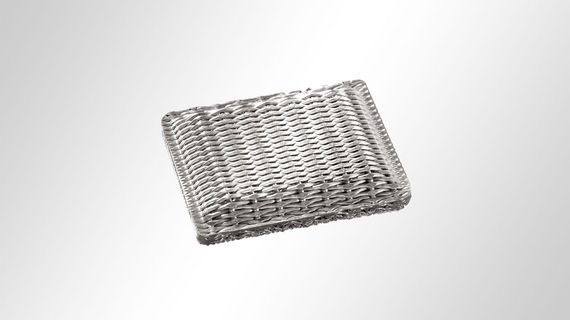

Les éléments de filtre à une ou plusieurs couches sont combinés au moyen d’une compression des zones de bordure. Cela est possible sans processus d’assemblage supplémentaire, tout en augmentant la stabilité du tissu et en empêchant les écoulements croisés.

Les couches filtrantes compressées, appelées pièces pressées ou pièces comprimées, se caractérisent par un compactage de la surface.

Les pièces comprimées sont utilisés dans les cas suivants :

  • Armoires électriques
  • Capteurs de mesure de gaz
  • Production de fibres synthétiques
  • Électromobilité
Sans la solution de Haver & Boecker, ce filtre n’aurait pas existé.
Déclaration d’un fabricant de boîtes de vitesses
Filtre en toile métallique plissé avec surmoulage en plastique Filtre en toile métallique plissé avec surmoulage en plastique Filtre en toile métallique plissé avec surmoulage en plastique
Le surmoulage en plastique simplifie le montage.

La déclaration de ce client est impressionnante: L’utilisation de notre toile métallique permet souvent de développer de nouveaux produits! Dans ce cas précis, un fabricant de boîtes de vitesses nous a demandé de mettre au point un filtre à huile pour la transmission à double embrayage DL382 qui retient toutes les particules étrangères dans le filtre à huile à aspiration et ne doit pas être remplacé grâce à une surface plissée. Les défis à relever étaient déjà connus du client. Mais la connaissance de la diversité de nos produits et de notre compétence en matière de solutions l’a encouragé à nous confier cette mission.

Demande simplifiée

Liste de contrôle pour votre demande de devis

Vous recherchez une solution produit? La liste de contrôle suivante contient des indications essentielles pour un traitement rapide et efficace de votre demande de produit et nous permet de vous proposer cette solution sans détour.

Vue de la liste de contrôle pour votre demande de devis. Vue de la liste de contrôle pour votre demande de devis. Vue de la liste de contrôle pour votre demande de devis.
