Conception calculable

Définir, échantillonner et évaluer à l'avance

Les propriétés spécifiques d'une toile métallique tissée peuvent être décrites avec précision et définies géométriquement par le type de tissage, le diamètre du fil et le nombre de mailles. Nous tirons parti de cette circonstance et déterminons à l'avance la configuration de maillage la plus adaptée à votre domaine d'application à l'aide du logiciel GeoDict. En simulant différentes situations, nous optimisons les spécifications des grillages existants et en développons de nouveaux.

Modèle de tissu 3D

En utilisant les paramètres spécifiques du tissu résultant du type de tissage, de la largeur/division de la maille et du diamètre du fil, nous pouvons représenter la structure des couches individuelles de tissu et des tissus multicouches comme un véritable modèle de tissu en 3D.

Simulation-gleichmäßiger-Durchfluss-durch-ein-Filtergewebe

Comportement d'écoulement

Nous simulons pour vous le comportement de votre tissu ou stratifié de tissu dans différents fluides tels que l’air, l’eau ou le carburant en fonction de la vitesse frontale ou de la pression différentielle.

Taille géométrique des pores

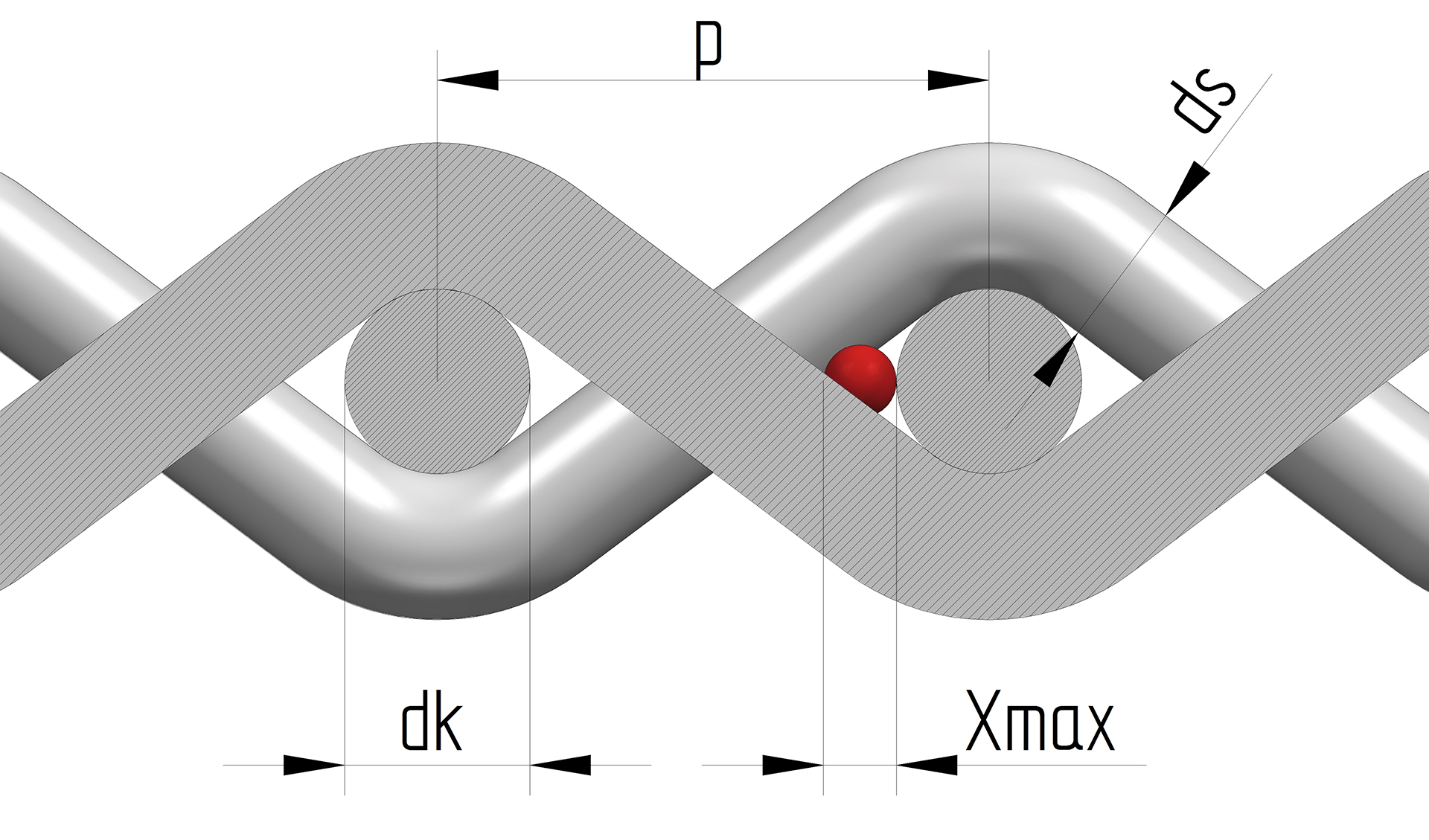

Pour le pore géométrique, on détermine une valeur caractéristique qui décrit le diamètre d'une sphère qui peut juste passer à travers le tissu filtrant. Haver & Boecker donne la valeur X_max(= taille maximale des pores) comme valeur de référence pour la taille des pores (PG) Des tests sur des billes de verre ont confirmé que la taille géométrique des pores déterminée mathématiquement est fiable.

De cette manière, vos besoins spécifiques en matière de tissu filtrant peuvent être conçus de manière optimale à l'avance. Ils peuvent être définis directement et s’adapter à la conception particulière de votre usine sans qu’il soit nécessaire de procéder à des essais préalables longs et coûteux.
