  • Deux diviseurs d’échantillons
    Un résultat exact systématique

Division exacte de l’échantillon

La base d’une bonne analyse

Pierres et sols, granulés, engrais ou graines, quel que soit le produit en vrac dont vous souhaitez analyser la granulométrie: tout d’abord, vous avez toujours besoin d’une quantité d’échantillon représentative.

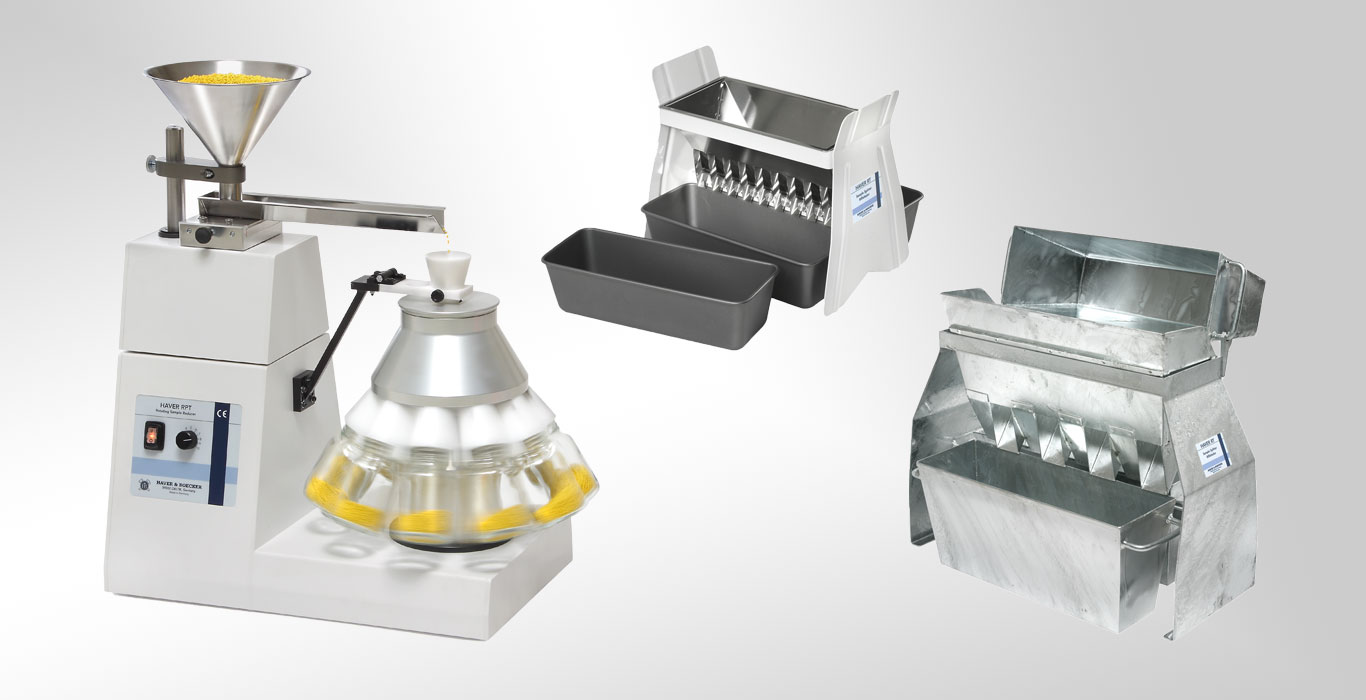

Haver & Boecker vous propose, pour la division exacte des échantillons, deux options:

  • Le diviseur à rifles HAVER Division d´échantillons permet de diviser des échantillons en 2 tailles différentes et 6 largeurs de passage possibles.
  • Avec le diviseur d’échantillons à rotation HAVER, vous pouvez faire votre choix entre trois têtes de division différentes, en fonction de la quantité d’alimentation et de la taille des particules.

« Votre analyse ne prend tout son sens que par la préparation exacte des échantillons. »
Josef Robben, chef de produit Analyse des particules

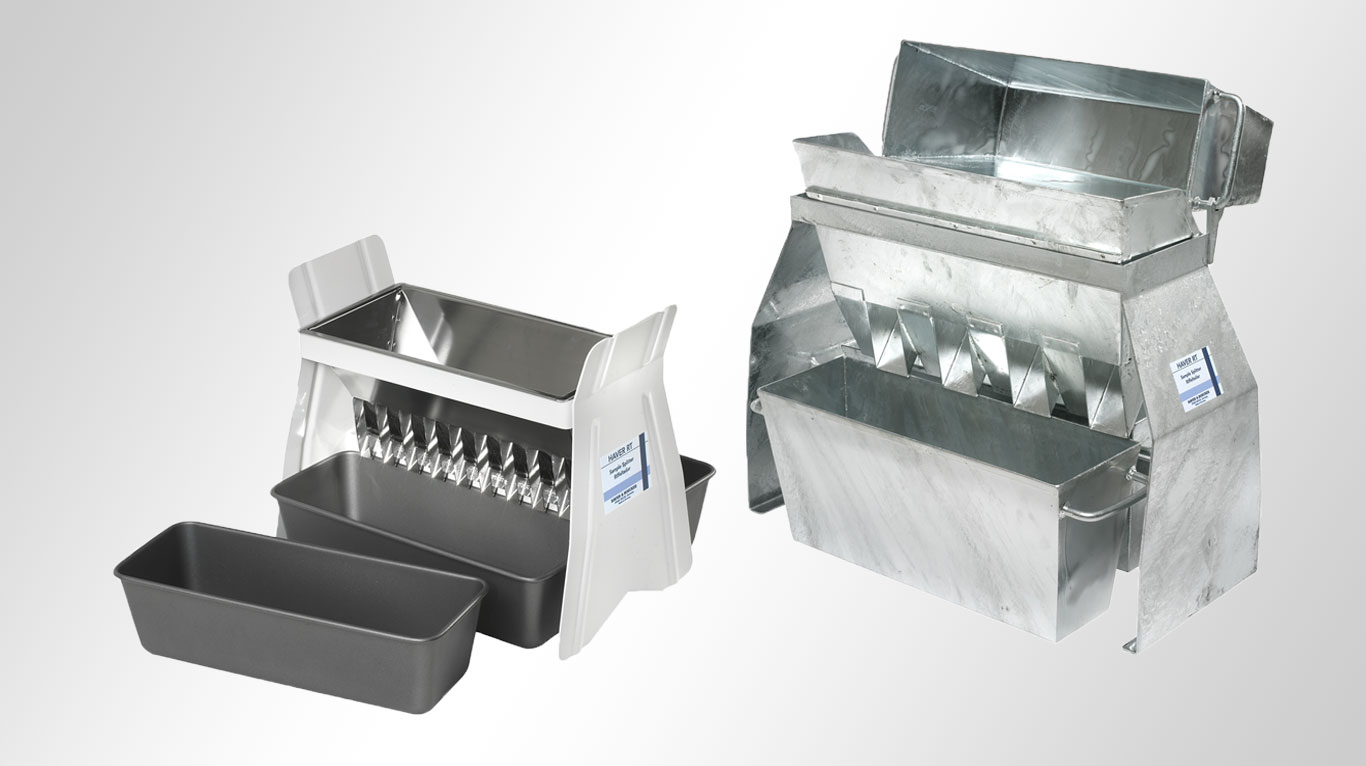

Diviseur d’échantillons à rifles HAVER

Division d’échantillons dans un rapport de 1:2

Si vous souhaitez réduire des échantillons plus importants, nous vous recommandons le diviseur d’échantillons à rifles pour les matériaux suivants :

  • Pierres et sols
  • Céramique
  • Granulés
  • Engrais et semences

Vous recevrez le diviseur d’échantillons en deux tailles différentes et, selon le matériau à tamiser, avec 6 sorties de dimensions différentes.

Voici comment procéder :

  1. Faites avancer le matériau de manière à ce qu’il passe uniformément à travers la tête de fractionnement dans les récipients de récupération. La tête de fractionnement est constituée d’un certain nombre de cellules ouvertes en haut et en bas, dont les passages sont disposés de façon alternée.
  2. L’échantillon de matière, appliqué uniformément sur la longueur du diviseur à rifles, est divisé sur toute la « section transversale ». Le choix des têtes de fractionnement dépend de la taille de particules maximale de l’échantillon.
  3. Jetez l’un des deux échantillons partiels obtenus et divisez l’autre plusieurs fois de la même manière jusqu’à l’obtention de la quantité nécessaire à l’analyse.

Caractéristiques techniques

Caractéristiques RT 75 RT 50 RT 37,5 RT 25 RT 12,5 RT 6,3 Largeur de passage [mm] 75 50 37,5 25 12,5 6,3 Nombre de passages 6 8 12 16 18 12 Taille d’alimentation maximale [mm]* env. 50 env. 33 env. 25 env. 16 env. 8 env. 4 Capacité du bac collecteur [Litres] 8 8 8 8 1,7 /2 1,7 /2 Matériau de la tête de fractionnement Tôle d’acier galvanisée Tôle d’acier galvanisée Tôle d’acier galvanisée Tôle d’acier galvanisée Acier inoxydable Acier inoxydable Dimensions [mm] 620 x 260 x 420 620 x 260 x 420 620 x 260 x 420 620 x 260 x 420 300 x 250 x 270 300 x 250 x 270

Vos avantages en bref

  • Échantillons d’essai représentatifs
  • Prévention de la contamination croisée grâce à la surface lisse des récipients de récupération plastifiés
  • Division d’échantillons simple et peu coûteuse

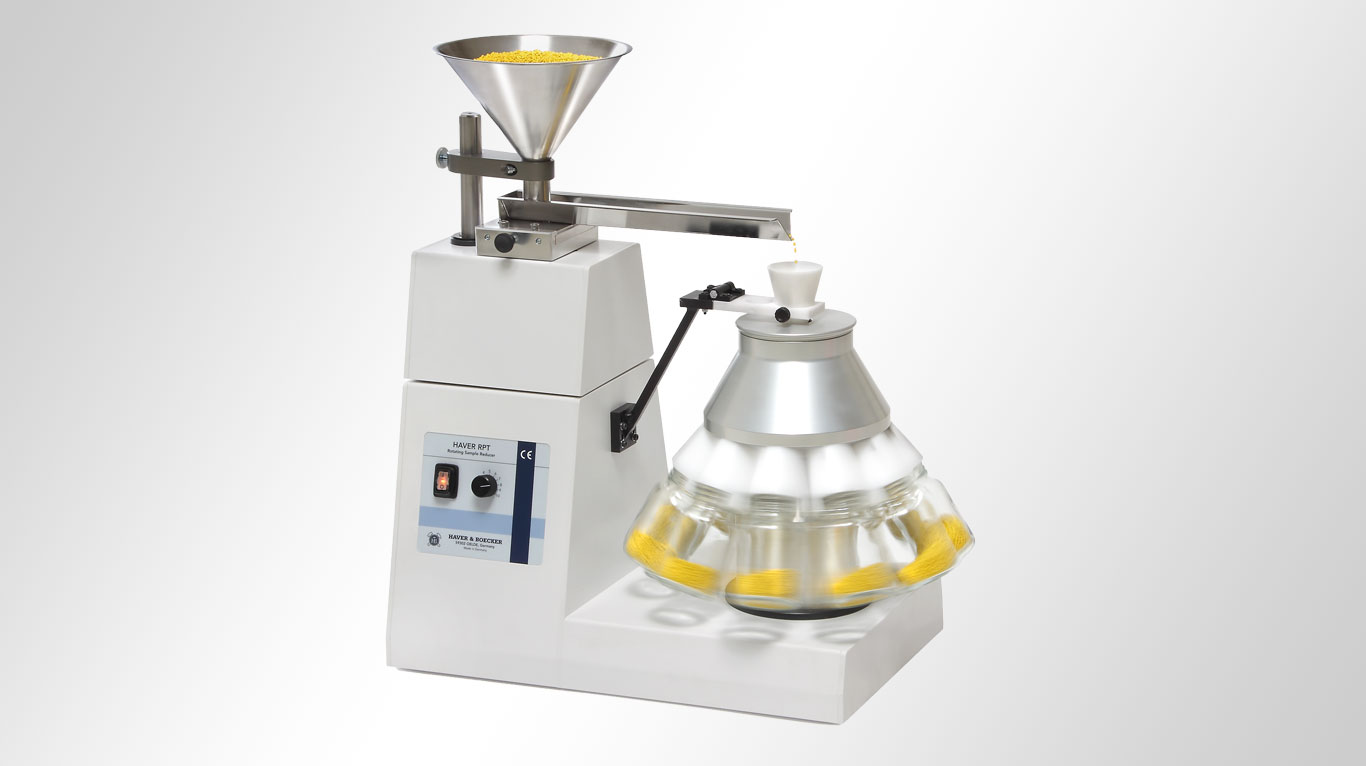

Diviseur d’échantillons à rotation HAVER

Division d’échantillons dans le rapport 1:8, 1:10 ou 1:30

Vous avez besoin de petites quantités d’échantillons représentatifs de solides ou vous devez diviser des matières s’écoulant difficilement avec une grande précision ? Nous recommandons le diviseur d’échantillons à rotation HAVER pour les matériaux suivants :

  • Pierres et sols
  • Céramique
  • Granulés
  • Engrais et semences

Le diviseur d’échantillons combine trois procédés de division en un seul appareil et offre la meilleure division d’échantillons possible et la plus précise à l’heure actuelle. Ses domaines d’application sont les laboratoires de recherche, de développement et de surveillance des processus. Tous les éléments du diviseur d’échantillons à rotation HAVER sont fabriqués à partir de matériaux sûrs pour les aliments formés, faciles à nettoyer et équipés d’un moteur d’entraînement avec accouplement à friction nécessitant peu d’entretien.

Voici comment fonctionne le diviseur d’échantillons à rotation :

  1. L’échantillon est alimenté via une goulotte vibrante intégrée et variable en continu jusqu’à un cône séparateur, dont la forme correspond aux procédés de division en quatre et conique. Sur la surface de son revêtement, l’échantillon est propulsé par rotation vers l’extérieur, puis réparti par des canaux de guidage dans jusqu’à 30 courants individuels.
  2. Les divers échantillons sont récupérés dans des flacons en verre à bouchon à vis de 15, 250 ou 500 ml, que vous pouvez fixer facilement et solidement à l’aide de colliers de serrage rapides. La rotation et le nombre de canaux de division permettent des rapports de division variables et jusqu’à 3 000 étapes de division par minute.
  3. Ainsi, chaque échantillon se compose finalement d’un très grand nombre d’échantillons individuels, une caractéristique de la division exacte des échantillons.

Caractéristiques techniques

Caractéristiques RPT 1:8 HAVER RPT 1:10 HAVER RPT 1:30 HAVER
Quantité maximale d’échantillons 4 000 ml 2 500 ml 300 ml
Taille maximale des particules 10 mm 2 mm
Trémie Ø 10 mm Ø 10 mm Ø 5 mm
Dimensions 609 x 383 x 660 mm (L x l x H) 609 x 383 x 660 mm (L x l x H) 609 x 383 x 660 mm (L x l x H)
Tension secteur Transformateur 230 volts ou 110 volts Transformateur 230 volts ou 110 volts Transformateur 230 volts ou 110 volts
Fréquence 50-60 Hertz 50-60 Hertz 50-60 Hertz
Poids env. 30 kg env. 30 kg env. 30 kg

Vos avantages en bref :

  • Division d’échantillons représentatifs dans le rapport 1:8, 1:10 ou 1:30
  • Utilisation simple
  • Ornière de distribution réglable intégrée au système avec intensité de vibration réglable en continu
  • Évitement des non-homogénéités et des ségrégations
  • Flux de matériau facile grâce à la vitesse de rotation élevée du cône (environ 100 tr/min)

La préparation est essentielle

Votre analyse ne prend tout son sens que par la préparation exacte des échantillons. Tout d’abord, vous avez toujours besoin d’une quantité d’échantillons représentatifs.

Si vous recevez vos matériaux dans des sacs, des boîtes et d’autres grands récipients, la quantité est généralement bien trop importante pour être analysée à l’aide d’un tamisage ou d’une analyse d’image dynamique. Par conséquent, à partir de la quantité totale de matériaux, vous devez créer une coupe transversale comme échantillon de base avant de pouvoir commencer à diviser l’échantillon.

Les échantillons sont souvent prélevés directement dans le flux de matières pendant la production. Vous devez garder à l’esprit que les différentes tailles de particules de votre matériau ne sont jamais réparties uniformément dans le flux naturel.

Par conséquent, seule une section d’écoulement transversale permet de s’assurer d’obtenir une distribution représentative des tailles de particules réelles.


La vidéo suivante montre le comportement naturel de l’écoulement en utilisant le sable comme exemple.
