W.S.TYLER® Analysensiebmaschinen
Mechanische Rotation trifft Klopfbewegung
Die RO-TAP® von W.S.TYLER®, dem amerikanischen Tochterunternehmen von Haver & Boecker, verfügt über eine einzigartige zweidimensionale Arbeitsweise: eine horizontale, kreisförmige Bewegung und eine vertikale, klopfende Bewegung. Diese Methode erlaubt es den Partikeln sich zu schichten und kritische Öffnungen im Sieb zu „suchen“.

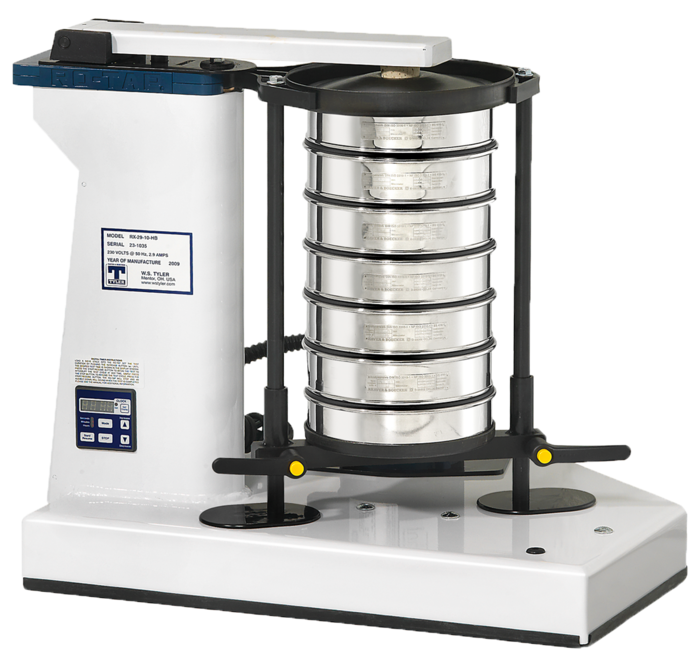

W.S. TYLER® RO-TAP® RX-29
Siebanalyse bis zu 3 kg Aufgabemenge

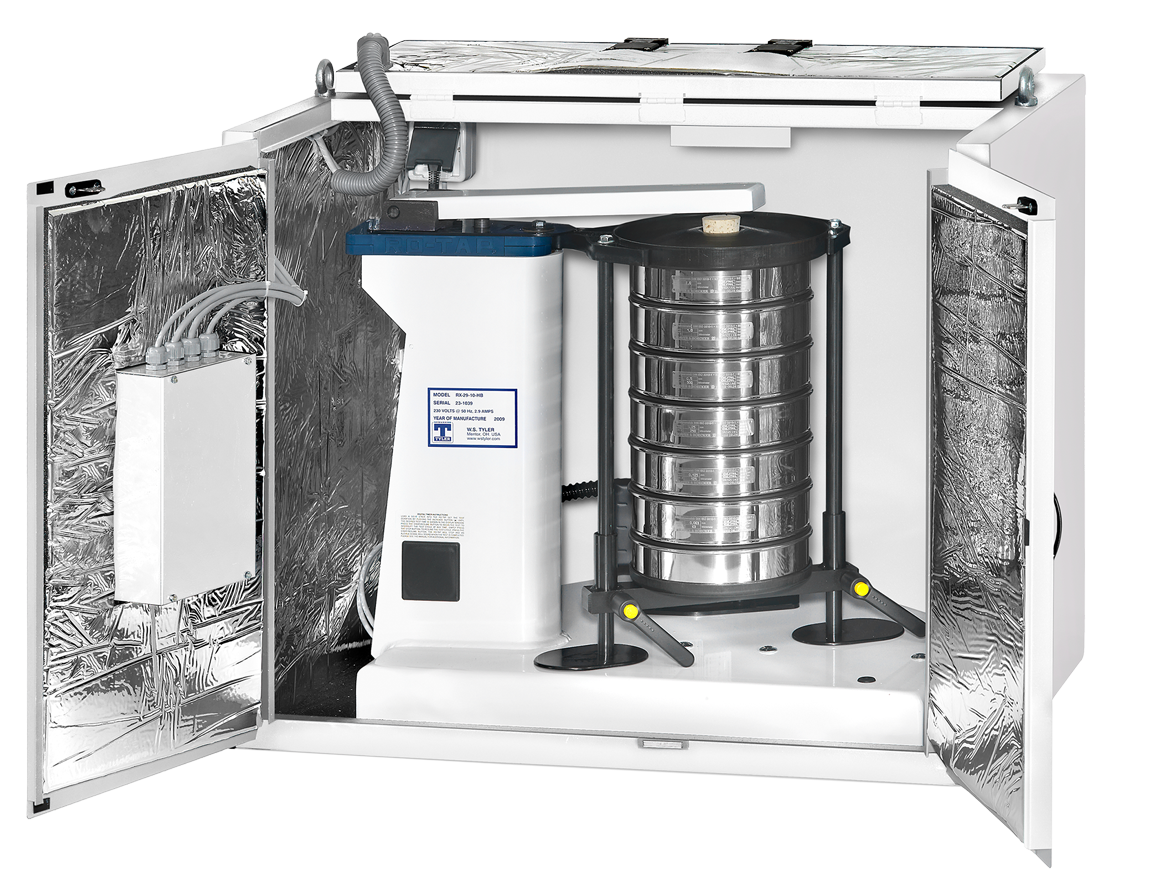

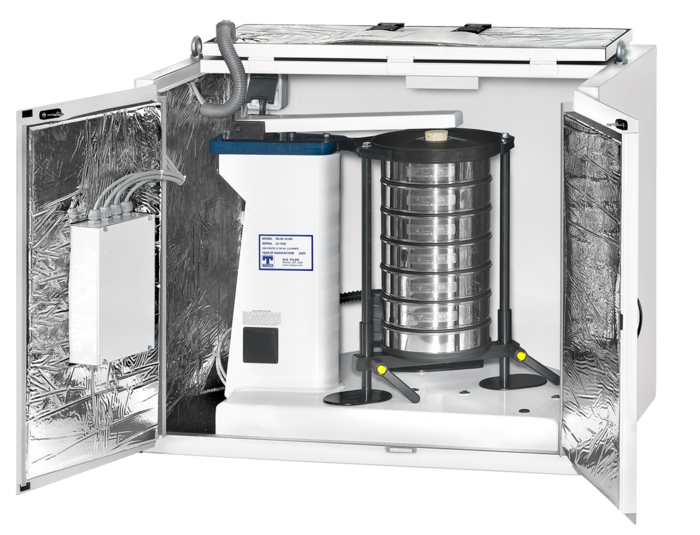

Die W.S. TYLER® RO-TAP® RX-29 können Sie mit Analysensieben bis 203 mm Durchmesser bestücken. Die W.S. TYLER® RO-TAP® RX-29 CE unterscheidet sich von der W.S. TYLER® RO-TAP® RX-29 durch den Schutzschrank. Dieser erfüllt mit seiner die externen Steuerung alle Anforderungen an die Arbeitssicherheit, die in Europa an die erforderliche CE-Kennzeichnung gestellt werden.
- Die Absiebung von agglomerierendem Schüttgut wird ermöglicht
- Die Siebmaschine wird in der FEPA-Norm für die Schleifmittelindustrie empfohlen.
- Die 2D-Siebbewegung spart Zeit und manuelles Nachsieben
- Einfache Bedienung, nur die Siebzeit muss eingestellt werden
Die richtigen Analysensiebe für Ihre Anwendung:
- 6 normale oder 13 halbhohe Analysensiebe und 1 Siebpfanne 203 mm (8“) oder 200 mm Durchmesser
Pos. | Bezeichnung | Teile-Nr. |
1 | Grundplatte | 107770 |
2 | Klopfer | R-20029 |
3 | Klopferblock | R-20023 |
4 | Schutzplatte | R-30019 |
5 | Dreharmschutz | R-30010 |
6 | Hubstange | R-10036 |
7 | Unterlegscheibe | R-10038 |
8 | Hauptwelle | R-20027 |
9 | Führungsplatte oben (Plastik) RX-29 | R-30008 |
9A | Führungsplatte oben (Alu) RX-29 | R-30008-1 |
9B* | Führungsplatte oben (Stahl) RX-30 | R-30027 |
10 | Führungsplatte unten | R-30009 |
12 | Nockenzahnrad | R-20039 |
13 | Zahnriemenscheibe | R-30015 |
14 | Excenterscheibe | R-10034 |
15 | Block (Messing) | R-10032 |
16 | Deckel für Ro-Tap® RX-29 | R-30007 |
16 | Deckel für Ro-Tap® RX-30 | R-30011 |
17 | Aufnahmeplatte für Siebsatz RX-29 | R-30006 |
17 | Aufnahmeplatte für Siebsatz RX-30 | R-30013 |
18 | Klemmschiene RX-29 | R-30023 |
18 | Klemmschiene RX-30 | R-30022 |
19 | Gegenplatte | R-20019 |
20 | Gleitplatte | R-20020 |
21 | Abdeckplatte | R-20033 |
22 | Distanzring | R-10028 |
23 | Bolzen | R-10029 |
23A | Unterlegscheibe (1/2" I.D.) | 106582 |
24 | Keil für Excenterscheibe | R-10042 |
25 | Keil für Zahnscheibe | R-10039 |
26 | Befestigungsbolzen für Klopfer | R-10035 |
27 | Urethan-/Kork-Pfropfen | R-10066A |
29 | Distanzwelle | R-10033 |
30 | Motor-Abdeckplatte | R-30018 |
31 | Gumminoppen | ZA11167 |
32 | Hubstangenkupplung (Länge 2,50") | R-10030 |
33 | Ständerdeckel | R-40011 |
34 | Lager mit Flansch | R-10061 |
35 | Lager | R-10062 |
36 | Hammer-Lagerbuchse | R-10063 |
37 | Unterlegscheibe | ZF-10168 |
38 | Stahl-Buchse | R-10065 |
39 | 3/8-16 NC x 2,25" Block-Schraube | ZF-10174 |
40 | Antriebsscheibe 14 Zähne (1800 UpM) | R-10070 |
40 | Antriebsscheibe 17 Zähne (1500 UpM) | R-10048 |
41 | Digitale Zeitschaltuhr (115 V) | R-40029 |
41 | Digitale Zeitschaltuhr (230 V) | R-40037 |
41A | 2 Befestigungsklammern | R-40040 |
42 | Standardmotor 115/230 V, 60/50 Hz | P-1500-23 |
42A | 3/8-16 x 1,00" Schraube | ZF-10183 |
42B | 3/8 I.D. Unterlegscheibe | ZF-10168 |
43 | Zahnriemen | R-10058 |
44 | Distanzscheibe | R-10055 |
45 | 1/2-13x2,50" Schraube | ZZ-10068 |
45A | 1/2 I.D. Unterlegscheibe | ZZ-10323 |
47 | Befestigungsbolzen für Distanzwelle | R-10079 |
48 | 3/8" Mutter | ZF-10221 |
49 | 1/2" Mutter | ZF-10222 |
50 | 10-32x0,50" Senkschraube | ZF-10231 |
51 | 3/8-16x0,75" Senkschraube | ZF-10241 |
51A | 3/8-16x0,75" Sechskantmutter | ZF-10240 |
52 | 3/8-16x0,62" Linsenkopfschraube | 114162 |
53 | 5/16-24x1,25" Senkschraube | ZF-10251 |
54 | verstellbare Klemmhebel | R-20082 |
55 | #10-24x0,25" Spannstift | ZA-10148 |
56 | 3/8 I.D.x1,50" A.D. Unterlegscheibe | ZF-10271 |
60* | Kabel für Zeitschaltuhr | R-10018 |
61* | Direktverbindung (APC-050) | R-10112 |
62* | Spiralkabel | 107764 |
Über diesen E-Shop Button gelangen Sie direkt zur Spezifizierung des gewünschten Produktes und erhalten eine Übersicht all unserer Produkte.

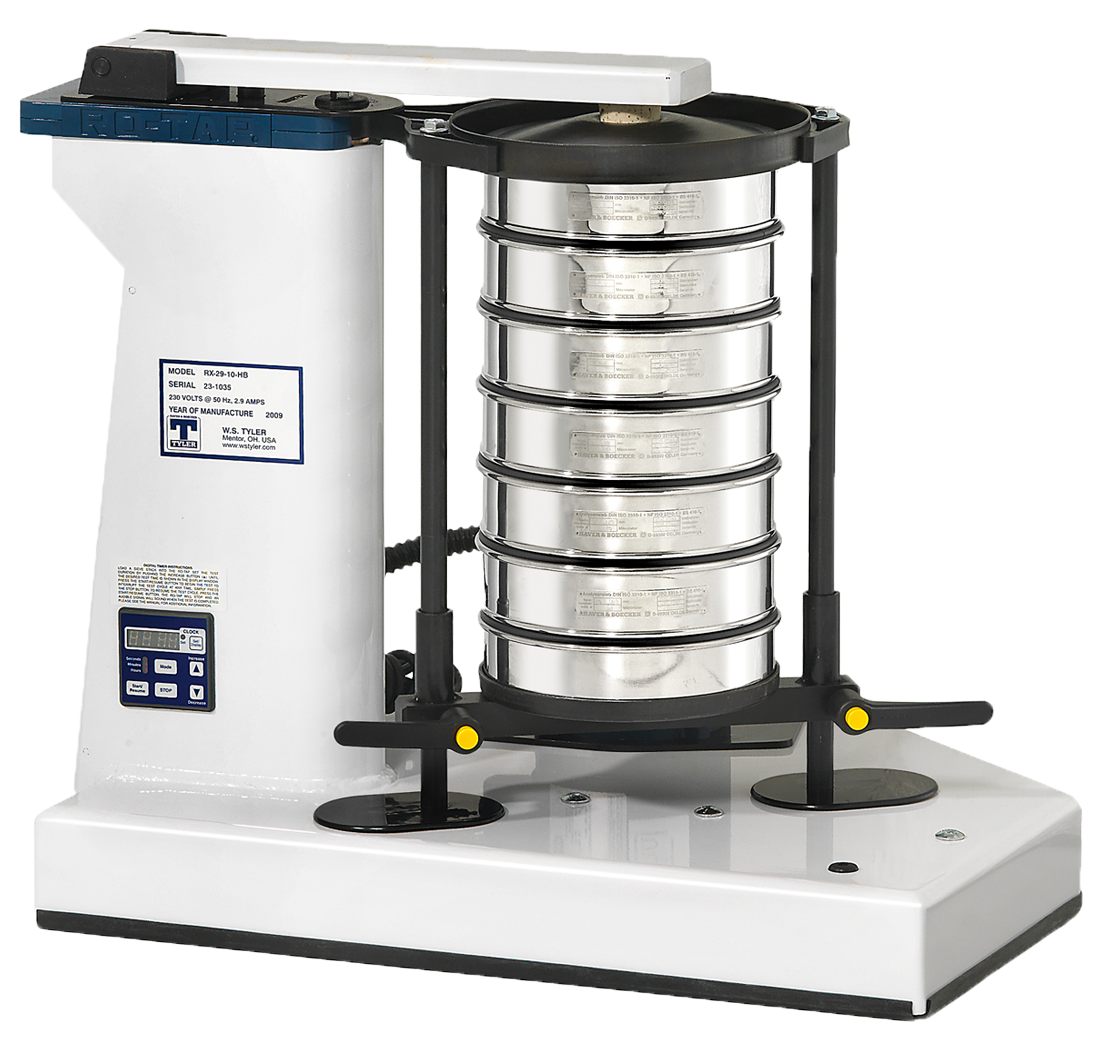

W.S. TYLER® RO-TAP® RX-30
Siebanalyse bis zu 3 kg Aufgabemenge
Die W.S. TYLER® RO-TAP® RX-30 können Sie mit Analysensieben bis 305 mm ausstatten. Die W.S. TYLER® RO-TAP® RX-30 CE unterscheidet sich von der Die W.S. TYLER® RO-TAP® RX-30 durch den Schutzschrank. Dieser erfüllt mit seiner externen Steuerung alle die Anforderungen an die Arbeitssicherheit, die in Europa an die erforderliche CE-Kennzeichnung gestellt werden.
- Die Absiebung von agglomerierendem Schüttgut wird ermöglicht
- Die Siebmaschine wird in der FEPA-Norm für die Schleifmittelindustrie empfohlen
- Die 2D-Siebbewegung erspart Zeit und manuelles Nachsieben
- Einfache Bedienung durch die alleinige Eingabe der Siebzeit
- 5 normale oder 12 halbhohe Analysensiebe und 1 Siebpfanne mit 305 mm (12“) oder 300 mm Durchmesser
Pos. | Bezeichnung | Teile-Nr. |
1 | Grundplatte | 107770 |
2 | Klopfer | R-20029 |
3 | Klopferblock | R-20023 |
4 | Schutzplatte | R-30019 |
5 | Dreharmschutz | R-30010 |
6 | Hubstange | R-10036 |
7 | Unterlegscheibe | R-10038 |
8 | Hauptwelle | R-20027 |
9 | Führungsplatte oben (Plastik) RX-29 | R-30008 |
9A | Führungsplatte oben (Alu) RX-29 | R-30008-1 |
9B* | Führungsplatte oben (Stahl) RX-30 | R-30027 |
10 | Führungsplatte unten | R-30009 |
12 | Nockenzahnrad | R-20039 |
13 | Zahnriemenscheibe | R-30015 |
14 | Excenterscheibe | R-10034 |
15 | Block (Messing) | R-10032 |
16 | Deckel für Ro-Tap® RX-29 | R-30007 |
16 | Deckel für Ro-Tap® RX-30 | R-30011 |
17 | Aufnahmeplatte für Siebsatz RX-29 | R-30006 |
17 | Aufnahmeplatte für Siebsatz RX-30 | R-30013 |
18 | Klemmschiene RX-29 | R-30023 |
18 | Klemmschiene RX-30 | R-30022 |
19 | Gegenplatte | R-20019 |
20 | Gleitplatte | R-20020 |
21 | Abdeckplatte | R-20033 |
22 | Distanzring | R-10028 |
23 | Bolzen | R-10029 |
23A | Unterlegscheibe (1/2" I.D.) | 106582 |
24 | Keil für Excenterscheibe | R-10042 |
25 | Keil für Zahnscheibe | R-10039 |
26 | Befestigungsbolzen für Klopfer | R-10035 |
27 | Urethan-/Kork-Pfropfen | R-10066A |
29 | Distanzwelle | R-10033 |
30 | Motor-Abdeckplatte | R-30018 |
31 | Gumminoppen | ZA11167 |
32 | Hubstangenkupplung (Länge 2,50") | R-10030 |
33 | Ständerdeckel | R-40011 |
34 | Lager mit Flansch | R-10061 |
35 | Lager | R-10062 |
36 | Hammer-Lagerbuchse | R-10063 |
37 | Unterlegscheibe | ZF-10168 |
38 | Stahl-Buchse | R-10065 |
39 | 3/8-16 NC x 2,25" Block-Schraube | ZF-10174 |
40 | Antriebsscheibe 14 Zähne (1800 UpM) | R-10070 |
40 | Antriebsscheibe 17 Zähne (1500 UpM) | R-10048 |
41 | Digitale Zeitschaltuhr (115 V) | R-40029 |
41 | Digitale Zeitschaltuhr (230 V) | R-40037 |
41A | 2 Befestigungsklammern | R-40040 |
42 | Standardmotor 115/230 V, 60/50 Hz | P-1500-23 |
42A | 3/8-16 x 1,00" Schraube | ZF-10183 |
42B | 3/8 I.D. Unterlegscheibe | ZF-10168 |
43 | Zahnriemen | R-10058 |
44 | Distanzscheibe | R-10055 |
45 | 1/2-13x2,50" Schraube | ZZ-10068 |
45A | 1/2 I.D. Unterlegscheibe | ZZ-10323 |
47 | Befestigungsbolzen für Distanzwelle | R-10079 |
48 | 3/8" Mutter | ZF-10221 |
49 | 1/2" Mutter | ZF-10222 |
50 | 10-32x0,50" Senkschraube | ZF-10231 |
51 | 3/8-16x0,75" Senkschraube | ZF-10241 |
51A | 3/8-16x0,75" Sechskantmutter | ZF-10240 |
52 | 3/8-16x0,62" Linsenkopfschraube | 114162 |
53 | 5/16-24x1,25" Senkschraube | ZF-10251 |
54 | verstellbare Klemmhebel | R-20082 |
55 | #10-24x0,25" Spannstift | ZA-10148 |
56 | 3/8 I.D.x1,50" A.D. Unterlegscheibe | ZF-10271 |
60* | Kabel für Zeitschaltuhr | R-10018 |
61* | Direktverbindung (APC-050) | R-10112 |
62* | Spiralkabel | 107764 |
Über diesen E-Shop Button gelangen Sie direkt zur Spezifizierung des gewünschten Produktes und erhalten eine Übersicht all unserer Produkte.

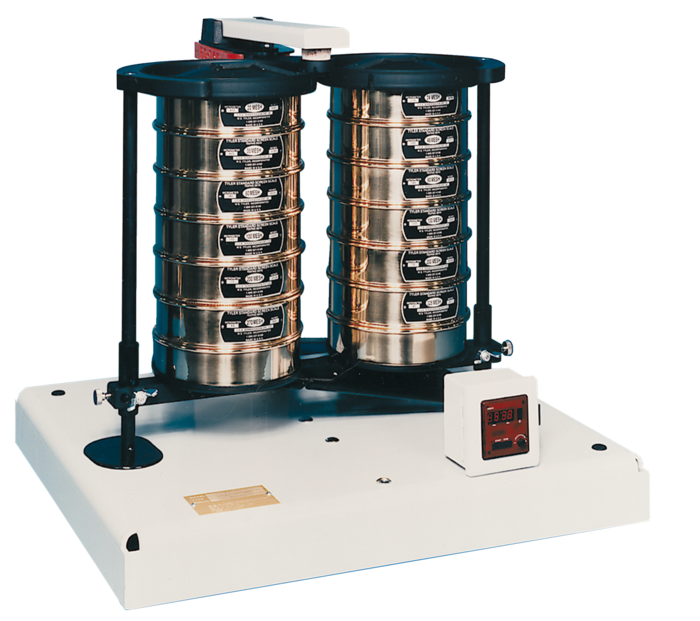

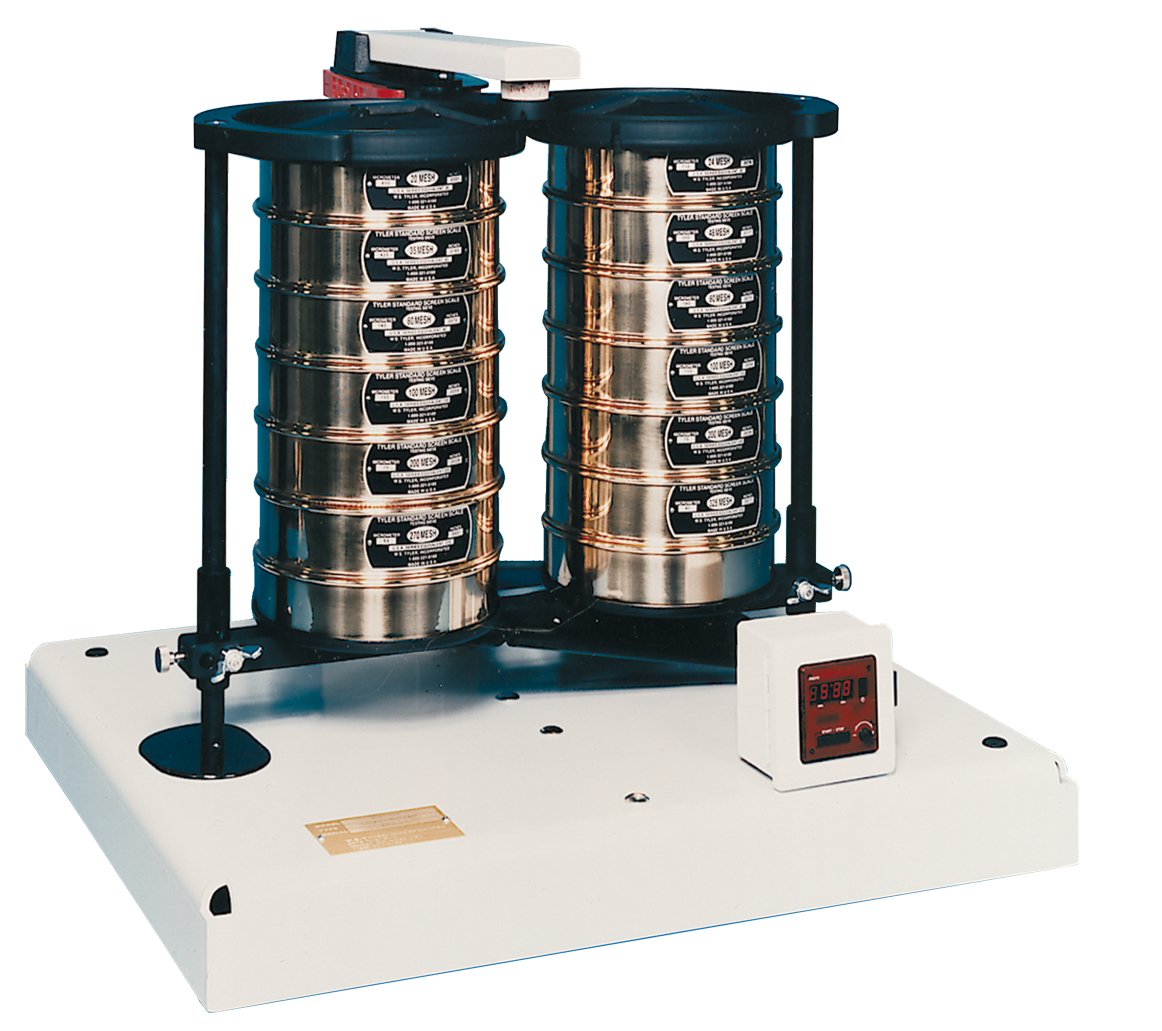

W.S. TYLER® RO-TAP® RX-94
Siebanalyse bis zu 6 kg Aufgabemenge
Die W.S. TYLER® RO-TAP® RX-94 für Analysensiebe bis 203 mm Durchmesser können Sie mit zwei Siebtürmen gleichzeitig bestücken. Sie kopiert die Kreis- und Klopfbewegung der Handsiebung mit einer gleichmäßigen mechanischen Bewegung.
Zwei auf einen Schlag:
- Die Analyse von zwei Materialproben kann gleichzeitig erfolgen
- Die Absiebung von agglomerierendem Schüttgut wird ermöglicht
- Einfache Bedienung durch die alleinige Eingabe der Siebzeit
Die richtigen Analysensiebe für Ihre Anwendung:
- 12 normale oder 26 halbhohe Analysensiebe und 1 Siebpfanne mit 203 mm (8“) oder 200 mm Durchmesser
Bitte beachten Sie, dass die W.S. TYLER® RO-TAP® RX-94 ohne Schalldämmschrank nicht die an eine CE-Kennzeichnung gestellten Arbeitssicherheits-Anforderungen erfüllen. Wir empfehlen Ihnen daher einen speziellen Schalldämmschrank zur Reduzierung der Schallemission.
