Automatisierte Echtzeit-Trendanalyse von Gesteinen

Wie Sie mit HAVER INLINE Systemen Ihre Produktivität erhöhen

Mit unseren robusten und autarken HAVER INLINE Systemen können Sie unverfestigte Schüttgüter direkt auf dem laufenden Förderband oder an der Abladestation überwachen, dokumentieren und analysieren – und zwar kontinuierlich 24/7 und in Echtzeit. So digitalisieren Sie bereits Ihre ersten Prozessschritte und optimieren Ihre Effizienz von Beginn an.

Vielseitige Analysemöglichkeiten

Neben der automatisierten Analyse von Form und Größe Ihrer Schüttgutpartikel erkennen die HAVER INLINE System auch Farbunterschiede. Die Echtzeit-Verarbeitung der erhobenen Daten ermöglicht Ihnen eine kontinuierliche Überwachung und automatisierte Prozesssteuerung.

Die Daten können direkt an einen Alarm/SPS/Prozess gesendet werden. So optimieren Sie die Effizienz Ihres Prozesses und schaffen zusätzliche Kapazitäten.

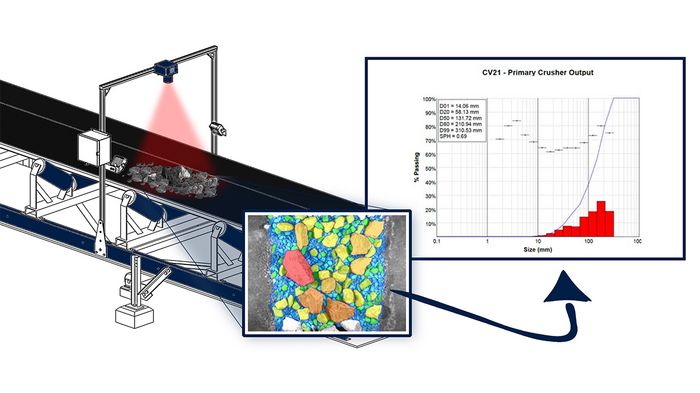

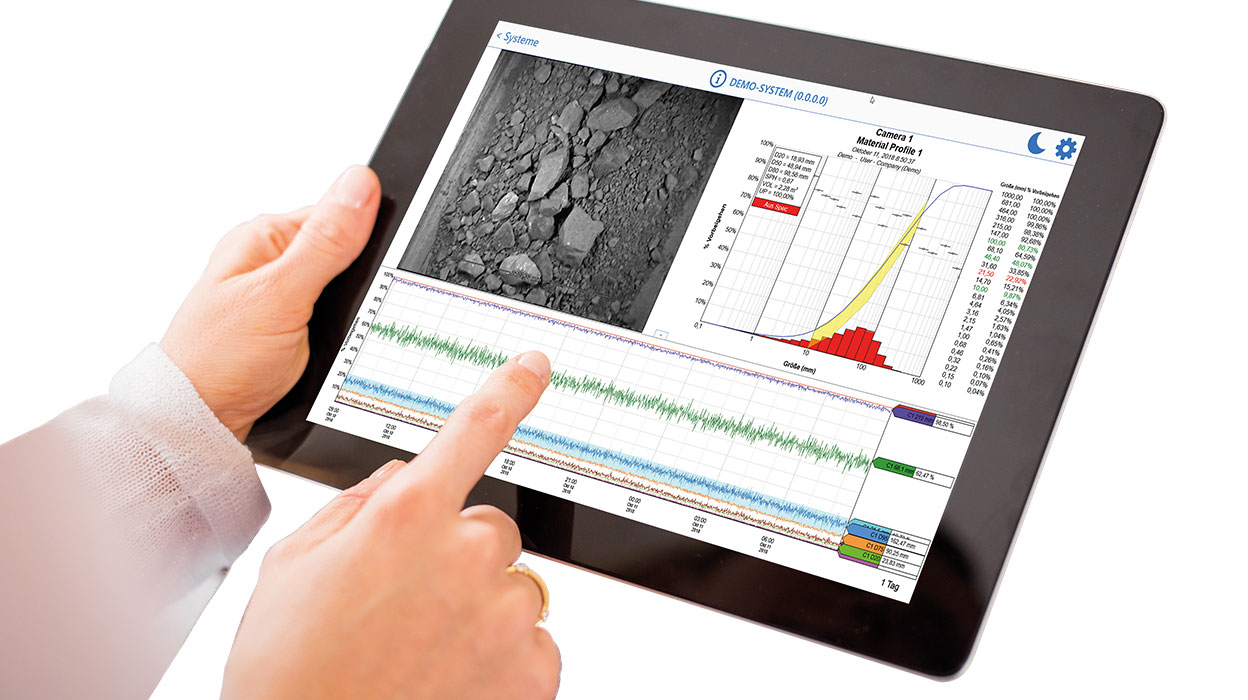

Daten auf einen Blick bei der HAVER Trendanalyse

So analysieren wir Ihren Trend:

Innovative Technik auf kleinem Raum

Dank des kompakten Aufbaus können Sie die HAVER INLINE Systeme sehr flexibel einsetzen: Der Platzbedarf ist minimal und ein Eingriff in bestehende Prozessketten – beispielsweise durch Probenehmer – ist nicht erforderlich.

Unsere HAVER INLINE Systeme zeichnen sich durch diese technischen Details aus:

Schutzklasse IP66 / NEMA 4
Ethernet-Schnittstelle
Kommunikationsstandards Modbus TCP, OPC UA

Ihre Vorteile auf einen Blick:

Einfache Installation
Intuitives "Plug and Play"-System
Echtzeit-Datenverarbeitung
Robustes Industriedesign
Vollautomatischer Betrieb
Niedrige Bauhöhe

Auf Förderbändern oder an Verladestationen:

Ihr Einsatzort bestimmt das passende System

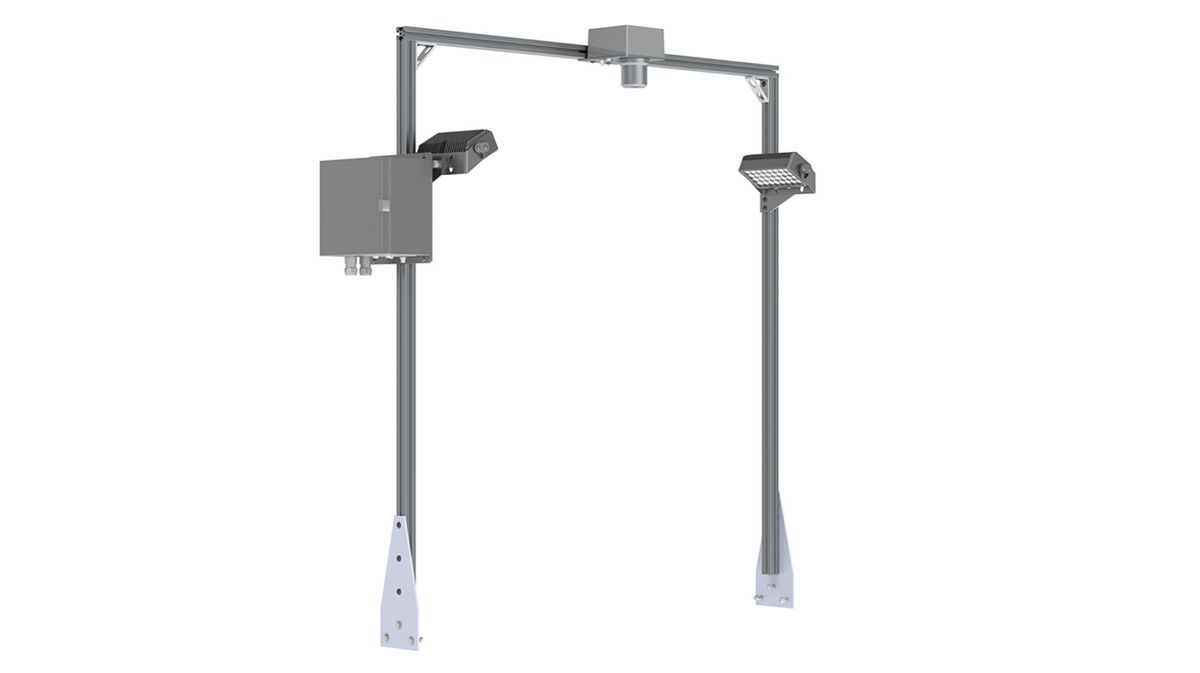

HAVER S INLINE

Echtzeit-Trendanalyse auf Förderbändern

Eine anpassbare Rahmenkonstruktion fasst die erforderlichen Beleuchtungsmodule, die Kameraeinheit mit der integrierten Recheneinheit sowie die Steuerungsbox.

Die Kommunikation mit anderen Systemen ist über viele gängige Verbindungsstandards möglich.

Typische Einsatzorte:

Vor oder nach Siebprozessen (Siebbrucherkennung)
Vor oder nach Brechern
Bei Granulier- und Pelletierprozessen
An Verladebändern

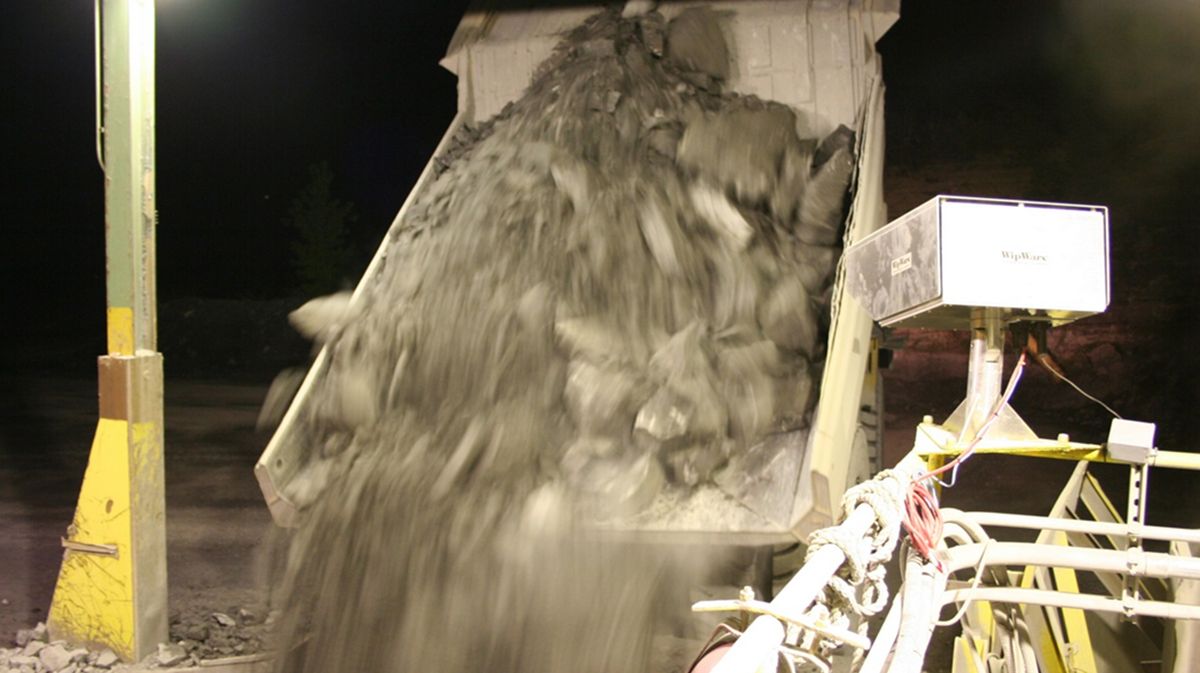

HAVER R INLINE:

Echtzeit-Trendanalyse an Verladestationen

Einfache Installation: Kameraeinheit mit der integrierten Recheneinheit sowie die Steuerungsbox.

Intelligente Sensorik erkennt z.B. Fahrzeuge beim Verladen und steuert so die Aufnahmen.

Die Kommunikation mit anderen Systemen ist über viele gängige Verbindungsstandards möglich

Typische Einsatzorte:

Ver- und Beladestellen
Auf dem Fahrzeug
Während der Fahrt

Basic Version - Größtkorn Erkennung:

Dieses speziell entwickelte System erfasst die maximale Partikelgröße. Grenzwerte können entsprechend festgelegt werden. Alarmausgabe oder z.B. ein automatischer Bandstopp ist einfach zu realisieren.

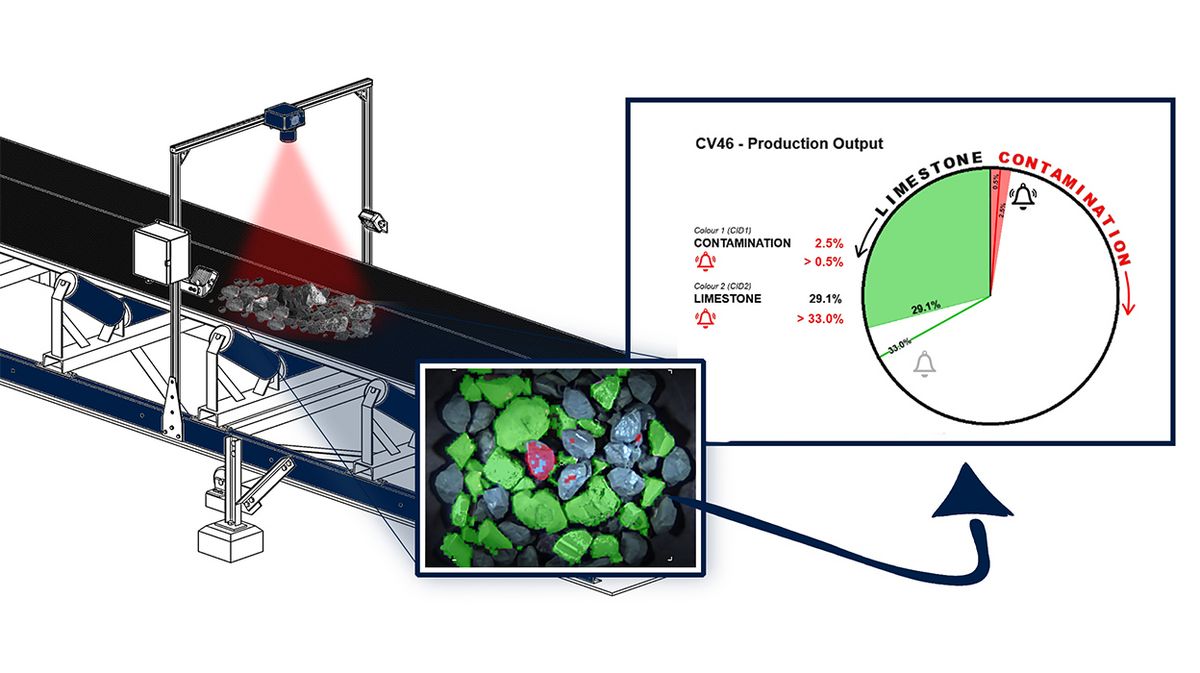

Basic-Version – Color-ID

Ein speziell entwickeltes System, das Material auf der Grundlage der Materialfarbe (Color-ID) erfasst. Für die verschiedenen Color-IDs können Grenzwerte festgelegt werden. Werden diese überschritten können Meldungen voll automatisch ausgegeben werden.
